Высокотемпературные асинхронные электродвигатели Leroy-Somer

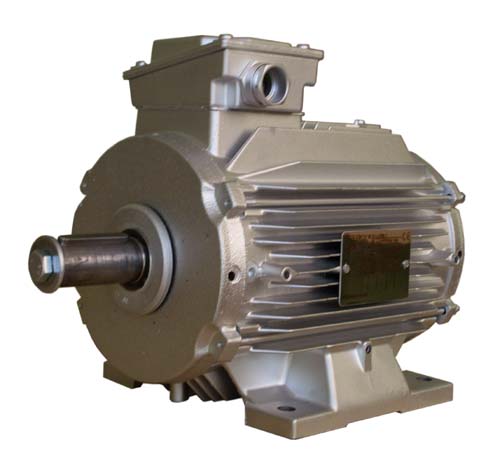

Высокотемпературный электродвигатель Leroy Somer LS 85°C-150°C
Leroy-Somer

Рабочая температура 85°C, 135°C или 150°C
Высота оси – от 90 до 280 мм.
Мощность от 0.55 до 55 кВт.
Скорость 3000, 1500, 1000 об./мин.
IP55,  230/400В
Другая мощность или полюсность – по запросу

Электродвигатели LS (FLS) предназначены для непрерывной работы в режиме S1 в агрессивной среде, с относительной влажностью 100% и для высокой температуры окружающей среды - 85°-135°-150°C, в зависимости от серии .

Серия LS 85°C наиболее часто и успешно применяется в вентиляторах камер сушки древесины. Высокотемпературные электродвигатели LEROY-SOMER комплектуются подшипниками со смазкой для высоких температур на весь срок службы или с пополняемой, модифицированной обмоткой статора с изоляцией класса Н, антикоррозионным покрытием ротора и статора, корпусом из анодированного алюминия.

Электродвигатели могут управляться частотными преобразователями.

Технические характеристики:

  • Степень защиты IP55
  • Исполнение на лапах*
  • 50Гц - 230/400В
  • Режим работы S1
  • Класс изоляции обмоток H
    * другие монтажные исполнения, напряжения и частоты - по запросу

Серия 85°C - S1:

  • Корпус из алюминиевого сплава, чугунные подшипниковые щиты.
  • Подшипники, смазанные на весь срок службы высокотемпературной смазкой.
  • Невентилируемые двигатели с системой охдаждения IC418 - должны устанавливаться в потоке воздуха, создаваемого вентилятором.

Серия 135°C - S1:

  • Корпус из алюминиевого сплава, чугунные подшипниковые щиты.
  • Подшипники с пополняемой высокотемпературной смазкой.
  • Электродвигатели с системой охдаждения IC411, с алюминиевым вентилятором и металлическим диффузором.


Серия 150°C - S1:

  • Чугунные корпус и подшипниковые щиты.
  • Подшипники с пополняемой высокотемпературной смазкой либо смазанные на весь срок службы.
  • Вентилируемые электродвигатели IC411 (алюминиевый вентилятор и металлический диффузор) либо невентилируемые IC418.

Мощность*, кВт Серия 85°C Серия 135°C Серия 150°C
2 полюса, 3000 об/мин
1.1 - - 2P FLS 90 L
1.5 - - 2P FLS 100 LK
2.2 - - 2P FLS 100 LK
3 - - 2P FLS 112 M
4 - - 2P FLS 112 M
5.5 - - 2P FLS 132 S
7.5 - - 2P FLS 132 M
4 полюса, 1500 об/мин
0.55 - - 4P FLS 90 S
0.75 4P LS 90 S 4P LS 90 S 4P FLS 90 L
1.1 4P LS 90 L 4P LS 90 L 4P FLS 100 LK
1.5 4P LS 90 L 4P LS 90 L 4P FLS 100 LK
2.2 4P LS 100 L 4P LS 100 L 4P FLS 112 M
3 4P LS 100 L 4P LS 100 L 4P FLS 112 M
4 4P LS 112 MG 4P LS 112 MG 4P FLS 132 S
5.5 4P LS 132 SM 4P LS 132 SM 4P FLS 132 M
7.5 4P LS 132 M 4P LS 132 M -
11 4P LS 160 MR 4P LS 160 MR -
15 4P LS 160 L 4P LS 160 L -
18.5 4P LS 180 MR 4P LS 180 MR -
22 4P LS 180 LU 4P LS 180 LU -
30 4P LS 200 L 4P LS 200 L -
37 4P LS 225 SR 4P LS 225 SR -
45 4P LS 225 MG 4P LS 225 MG -
55 4P LS 250 ME 4P LS 250 ME -
6 полюсов, 1000 об/мин
1.5 6P LS 100 L 6P LS 100 L 6P FLS 132 S
2.2 6P LS 112 MG 6P LS 112 MG 6P FLS 132 M
3 6P LS 132 SM 6P LS 132 SM 6P FLS 132 M
4 6P LS 132 M 6P LS 132 M -
5.5 6P LS 132 MU 6P LS 160 LR -
7.5 6P LS 160 L 6P LS 160 L -
11 6P LS 160 LU 6P LS 160 LU -
15 6P LS 180 LU 6P LS 180 LU -
18.5 6P LS 200 L 6P LS 200 L -
22 6P LS 200 LU 6P LS 200 LU -
30 6P LS 225 MG 6P LS 225 MG -
37 6P LS 250 ME 6P LS 250 ME -
45 6P LS 280 SC 6P LS 280 SC -

* - рабочая температура окружающей среды для определения номинальной мощности 40°C - другие скорости и мощности по запросу.

Габаритные и установочные размеры

Размеры высокотемпературных электродвигателей

Модель A AB B BB C x AA K HA H AC HD LB LB1* LJ J I II
LS 90 S 140 172 100 120 56 10 37 10 11 90 190 223 218 177 26 86 43 43
LS 90 L 140 172 125 162 56 28 37 10 11 90 190 223 245 204 26 86 43 43
LS 100 L 160 196 140 165 63 12 40 12 13 100 200 238 290 250 26 86 43 43
FLS 100 LK 160 200 140 174 63 22 42 12 12 100 226 276 315 276 52 120 60 60
LS 112 M 190 220 140 165 70 12 45 12 14 112 200 250 290 250 26 86 43 43
FLS 112 M 190 230 140 174 70 32 48 12 12 112 233 294 309 265 18 136 68 68
LS 132 SM/M 216 250 178 208 89 16 59 12 18 132 280 307 387 327 25 110 57 73
LS 132 MU 216 250 178 208 89 16 59 12 18 132 280 307 410 351 25 110 57 73
FLS 132 S 216 255 140 240 89 48 63 12 16 132 262 347 385 330 23 136 68 68
FLS 132 M 216 255 178 240 89 48 63 12 16 132 262 347 385 330 23 136 68 68
LS 160 MR 254 294 210 294 108 20 64 14 25 160 264 346 495 435 66.5 160 55 55
LS 160 L 254 294 254 294 108 20 60 14.5 25 160 316 395 495 435 44 134 92 63
LS 160 LU 254 294 254 294 108 20 60 14.5 25 160 316 395 510 450 44 134 92 63
LS 180 MT 279 324 241 316 121 20 79 14.5 28 180 316 428 495 435 55 186 112 98
LS 180 LU 279 339 279 329 121 25 86 14.5 25 180 350 435 593 508 64 186 112 98
LS 200 L 318 388 305 375 133 35 103 18.5 36 200 390 475 621 539 77 186 112 98
LS 200 LU 318 388 305 375 133 35 103 18.5 36 200 390 475 669 586 77 186 112 98
LS 225 SR 356 431 286 386 149 50 127 18.5 36 225 390 500 676 593 84 186 112 98
LS 225 MG 356 420 311 375 149 30 65 18.5 30 225 479 629 810 716 68 292 148 180
LS 250 ME 406 470 349 420 168 35 90 24 36 250 479 655 810 716 68 292 148 180
LS 280 SC 457 520 368 478 190 35 90 24 35 280 479 685 810 716 68 292 148 180

Размеры вала

высокотемпературные электродвигатели Leroy Somer

Модель F GD D G E O p L LO
LS 90 S/L 8 7 24j6 20 50 8 19 40 6
(F)LS 100 L/LK 8 7 28j6 24 60 10 22 50 6
(F)LS112 M/MG 8 7 28j6 24 60 10 22 50 6
(F)LS 132 S/SM/M/MU 10 8 38k6 33 80 12 28 63 10
LS 160 MR/L/LU 12 8 42k6 37 110 16 36 100 6
LS 180 MT/LU 14 9 48k6 42.5 110 16 36 98 12
LS 200 L/LU 16 10 55m6 49 110 20 42 97 13
LS 225 SR/MG 18 11 60m6 53 140 20 42 126 14
LS 250 ME 18 11 65m6 58 140 20 42 126 14
LS 280 SC 20 12 75m6 67.5 140 20 42 125 15
