Высокотемпературные вентиляторы для сушильных камер

Вентилятор для сушильной камеры

Высокотемпературные вентиляторы предназначены для работы в камерах сушки древесины в агрессивных средах при 100% влажности и температуре до 150°C.

Компания «Приводные Системы» производит высокотемпературные осевые вентиляторы для сушильных камер с 2009 г.

Основным компонентом вентиляторов служат специальные высокотемпературные электродвигатели производства Leroy-Somer, запатентованная технология пропитки обмоток статора которых гарантирует многолетнюю бесперебойную работу в агрессивной среде сушильной камеры.
Электродвигатели могут управляться частотными преобразователями для поддержания в сушильной камере оптимальных условий сушки и реверсивной циркуляции сушильного агента.

Высокую энергоэффективность вентиляторов обеспечивают алюминиевые крыльчатки производства датской компании Multi-Wing, мирового лидера в производстве рабочих колес осевых вентиляторов всех типов. Все модели крыльчаток разрабатываются с помощью анализа данных испытаний в аэродинамической трубе компании  Multi-Wing.

Аэродинамическое совершенство крыльчаток – залог существенной экономии электроэнергии.

Корпуса вентиляторов – прочная и легкая алюминиевая сварная конструкция с практически неограниченным сроком эксплуатации.

Вентилятор для сушильной камеры DSF 700

В таблице приведены наиболее востребованные модели высокотемпературных вентиляторов, наличие которых поддерживается на складе. Возможно изготовление вентиляторов других размеров, производительности и для других температур.

Осевые высокотемпературные вентиляторы для камер сушки древесины серии DSF85 для работы при 100% влажности и температуре 85°C

Тип Мощность электродвигателя, kW Потребляемая мощность, kW Производительность, м³/ч Статическое давление (Па)
DSF85-600/6/TR8Z/1,1 1,1  1,05 12500 115
Высокотемпературный электродвигатель Leroy Somer 4P LS90L 1.1kW 230/400V 50Hz IP55 IMB3 IC418 85°С
Алюминиевый корпус Fl-611/090
Алюминиевая крыльчатка Multi-Wing Ø 600 мм 6 лопастей 600/6-6/45/AL/TR8Z/24/8/50/A
DSF85-700/9/TR7Z/2,2 2,2 1,66 18800 126
Высокотемпературный электродвигатель Leroy Somer 4P LS100L 2.2kW 230/400V 50Hz IP55 IMB3 IC418 85°С
Алюминиевый корпус Fl-720/100
Алюминиевая крыльчатка Multi-Wing Ø 710 мм 9 лопастей 710/9-9/45/AL/TR7Z/28/8/60/A
DSF85-800/8/TR7Z/3 3 2,5 23400 156
 Высокотемпературный электродвигатель Leroy Somer 4P LS100L 3kW 230/400V 50Hz IP55 IMB3 IC418 85°С
Алюминиевый корпус Fl-812/100
Алюминиевая крыльчатка Multi-Wing Ø 800 мм 8 лопастей 800/8-8/45/AL/TR7Z/28/8/60/A
DSF85-900/8/TR7Z/4 4 3,51 31600 164
Высокотемпературный электродвигатель Leroy Somer 4P LS112MG 4kW 230/400V 50Hz IP55 IMB3 IC418 85°С
Алюминиевый корпус Fl-910/112
Алюминиевая крыльчатка Multi-Wing Ø 895 мм 8 лопастей 895/8-8/45/AL/TR7Z/28/8/60/A

 Диаграммы вентиляторов серии DSF85 для работы при температуре 85°C

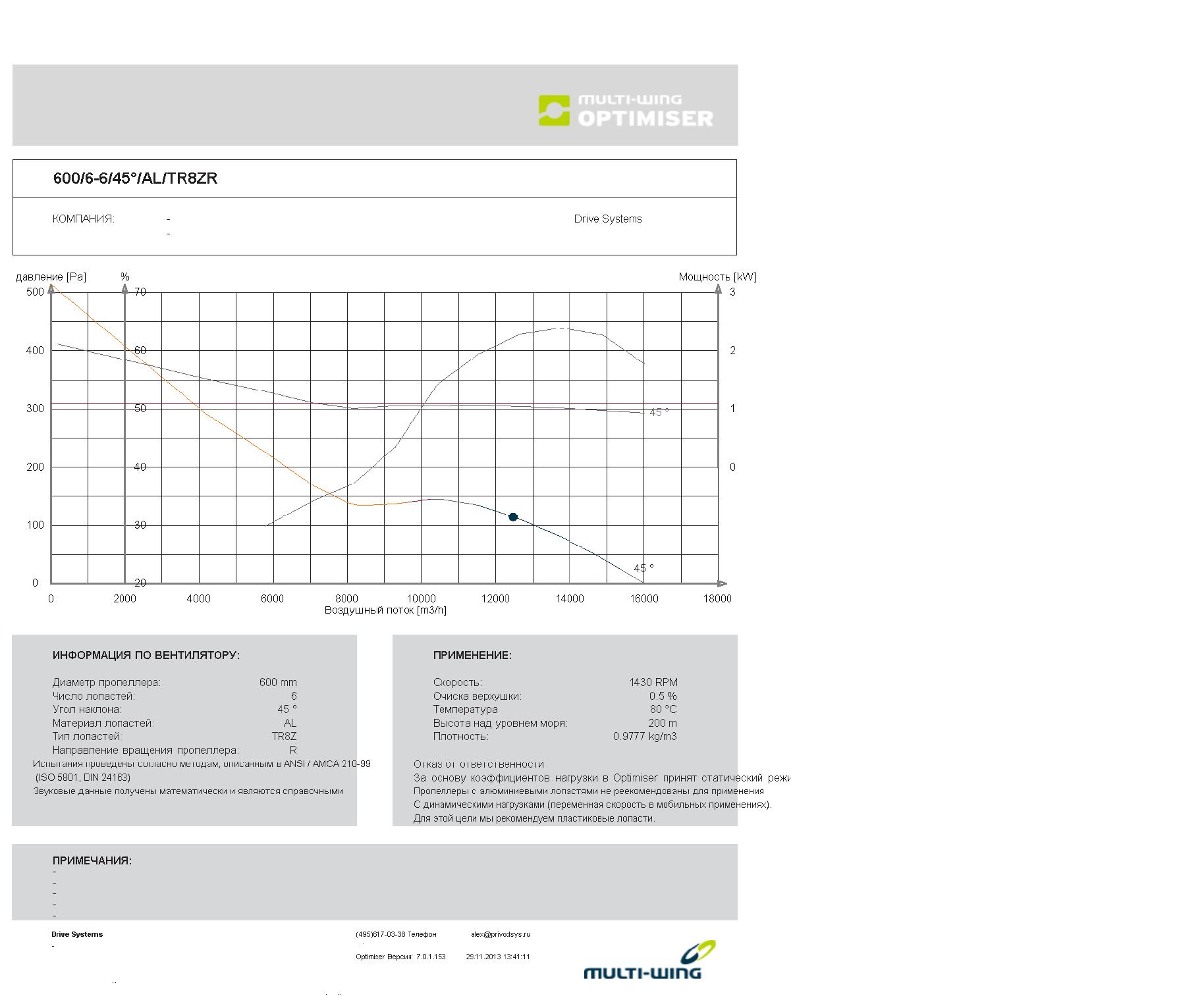

Диаграмма вентилятора DSF85-600/6/TR8Z/1,1

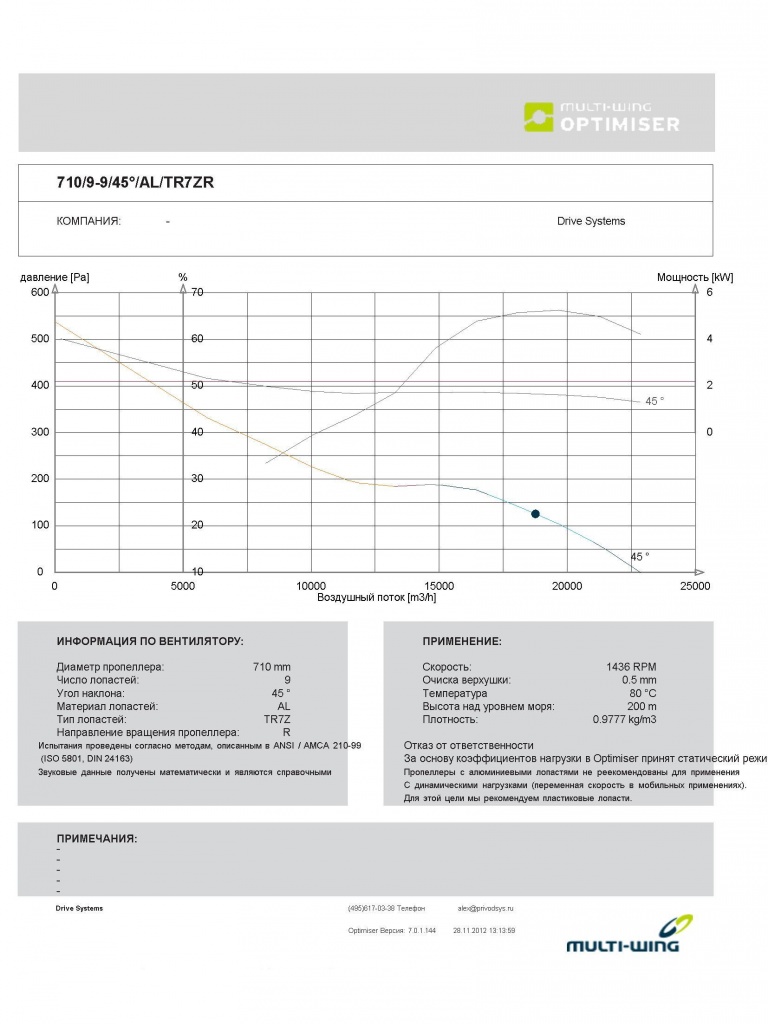

Диаграмма вентилятора DSF85-700/9/TR7Z/2,2

Диаграмма вентилятора DSF85-800/8/TR7Z/3

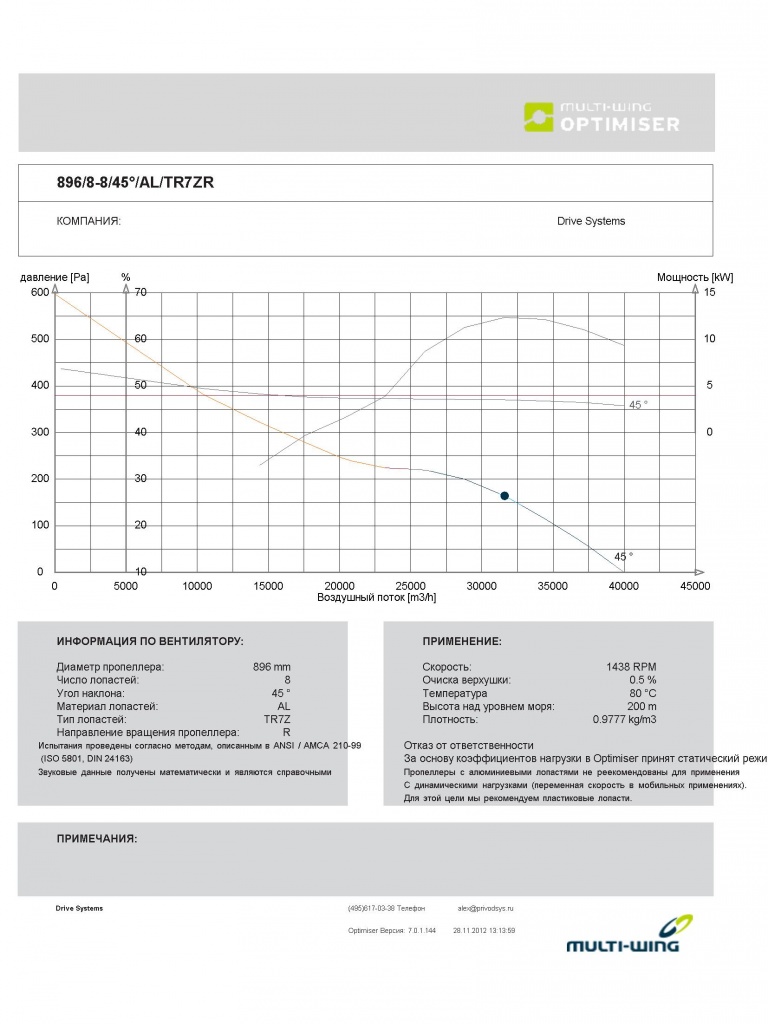

Диаграмма вентилятора DSF85-900/8/TR7Z/4

Комментарии к диаграммам:

Диаграмма

Чертежи корпусов и крыльчаток вентиляторов (pdf)   *Другие модели - по запросу

DSF 600 DSF 700 DSF800
Корпус Fl 611-90 Fl 720-100 Fl 812-100
Крыльчатка 600/6-6/45/AL/TR8Z/24/8/50/A 710/9-9/45/AL/TR7Z/28/8/60/A 800/9-9/45/AL/TR7Z/28/8/50
