Преобразователь частоты Unidrive M400
0,25 - 132 кВт
Unidrive M400 – частотный преобразователь Emerson, пришедший на замену Commander SK Control Techniques и Digidrive SK производства Leroy Somer с опциональным ПЛК Logic Stick.
Преобразователь предназначен для управления асинхронными электродвигателями в открытом контуре, но есть возможность программирования цифровых входов для подключения энкодера с целью повышения точности контроля частоты.
Преобразователь Unidrive M400 имеет встроенный программируемый логический контроллер на базе CODESYS для обработки заданий в режиме реального времени. Для создания программ, их компилирования и загрузки в Unidrive М400 предназначено бесплатное ПО Machine Control Studio.
Бесплатное ПО Unidrive M Connect предназначено для параметрирования и пусконаладки преобразователя, при его использовании возможно импортировать файлы настроек преобразователя и прикладных программ ПЛК от Commander SK. Также частотник параметрируется с опциональной ЖК панели управления с расширенными возможностями и текстовым дисплеем реального времени.
Unidrive M400 начиная с 5-го габарита может устанавливаться в проем панели шкафа, при этом степень защиты соответствует IP65. Возможен монтаж снаружи шкафа ЖК панели управления Remote Keypad с IP66.
Особенности Unidrive M400
- Простая модернизация систем с Commander SK и Digidrive SK Leroy Somer.
- Коммуникационный модуль SI для работы в сетях Ethernet, EtherCAT, PROFIBUS, DeviceNet, CANopen (со 2-го габарита).
- Перегрузочная способность - 180% в течение 3 секунд или 150% в течение 60 секунд
- Копирование настроек и программ ПЛК с помощью SD карты без включения силового питания с адаптером AI-Back-up.
- Два входа безопасного отключения момента (Safe Torque Off , STO).
- Монтаж на DIN-рейку габаритов 1 и 2, монтаж в проем панели с габарита 5 с IP65.
- Платы с конформным покрытием для защиты от воздействия внешних факторов.
- Встроенный ЭМС фильтр с простым отключением.
- Улучшенная система охлаждения - 3-х скоростной легко заменяемый вентилятор, не работающий в режиме ожидания.
Режимы управления Unidrive M400 асинхронными электродвигателями
- Векторное управление в разомкнутом контуре (RFC-A) - управление скоростью и моментом за счет эффективного векторного алгоритма с обратной связью по току.
- Вольт-частотное U/f регулирование
Встроенные входы/выходы Unidrive M400
- 2 аналоговых входа, 2 аналоговых выхода
- 5 дискретных входов, 2 входов/выходов
- 1 релейный выход (габариты 1-4), или 2 релейных выхода (габариты 5-9)
Типовые применения преобразователя частоты Unidrive M400:
Регулирование скорости асинхронных электродвигателей конвейеров, вентиляторов, насосов и мешалок с возможностью дистанционного управления по сети Ethernet или по промышленной сети.
Условия эксплуатации Unidrive M400
- Рабочая температура: -20°С … +40°С (до +60°С со снижением мощности)
- Относительная влажность: < 95% без конденсации
- Высота над уровнем моря: до 1000 м без снижения мощности и со снижением мощности от 1000 до 3000 м на 1% на каждые 100 м.
Пример обозначения частотного преобразователя Unidrive M400
M400-054 00250:
- M400 – модель
- 05 – габарит
- 4 – напряжение питания: 1 - 100В, 2 - 200В, 4 - 400В, 5 - 500В, 6 - 690В
- 00250 - Номинальный ток (A) х 10 для тяжёлого режима работы
| Модель Unidrive M400 | Число фаз | Тяжелый режим работы | Нормальный режим работы | Габарит | Размеры (ВхШхГ), мм | Масса, кг | ||
| Номинал. ток, А | Мощность, кВт | Номинал. ток, А | Мощность, кВт | |||||
| 100/120 В переменного тока ±10% | ||||||||
| M400-011 00017 | 1 | 1,7 | 0,25 | Используются параметры для тяжелого режима
работы | Габарит 1 | 137x75x130 | 0,75 | |
| M400-011 00024 | 1 | 2,4 | 0,37 | |||||
| M400-021 00042 | 1 | 4,2 | 0,75 | Габарит 2 | 180x75x150 | 1,0 | ||
| M400-021 00056 | 1 | 5,6 | 1,1 | |||||
| Модель Unidrive M400 | Число фаз | Тяжелый режим работы | Нормальный режим работы | Габарит | Размеры (ВхШхГ), мм | Масса, кг | ||
| Номинал. ток, А | Мощность, кВт | Номинал. ток, А | Мощность, кВт | |||||
| 200/240 В переменного тока ±10% | ||||||||
| M400-012 00017 | 1 | 1,7 | 0,25 | Используются параметры для тяжелого
режима работы | Габарит 1 | 137x75x130 | 0,75 | |
| M400-012 00024 | 1 | 2,4 | 0,37 | |||||
| M400-012 00033 | 1 | 3,3 | 0,55 | |||||
| M400-012 00042 | 1 | 4,2 | 0,75 | |||||
| M400-022 00024 | 1/3 | 2,4 | 0,37 | Габарит 2 | 180x75x150 | 1,0 | ||
| M400-022 00033 | 1/3 | 3,3 | 0,55 | |||||
| M400-022 00042 | 1/3 | 4,2 | 0,75 | |||||
| M400-022 00056 | 1/3 | 5,6 | 1,1 | |||||
| M400-022 00075 | 1/3 | 7,5 | 1,5 | |||||
| M400-032 00100 | 1/3 | 10 | 2,2 | Габарит 3 | 200x90x160 | 1,5 | ||
| M400-042 00133 | 1/3 | 13,3 | 3 | Габарит 4 | 245x115x175 | 3,13 | ||
| M400-042 00176 | 3 | 17,6 | 4 | |||||
| M400-052 00250 | 3 | 25 | 5,5 | 30 | 7,5 | Габарит 5 | 379x141x200 | 7,4 |
| M400-062 00330 | 3 | 33 | 7,5 | 50 | 11 | Габарит 6 | 379x210x227 | 14 |
| M400-062 00440 | 3 | 44 | 11 | 58 | 15 | |||
| M400-072 00610 | 3 | 61 | 15 | 75 | 18,5 | Габарит 7 | 548x270x280 | 45 |
| M400-072 00750 | 3 | 75 | 18,5 | 94 | 22 | |||
| M400-072 00830 | 3 | 83 | 22 | 117 | 30 | |||
| M400-082 01160 | 3 | 116 | 30 | 149 | 37 | Габарит 8 | 785x310x290 | 50 |
| M400-082 01320 | 3 | 132 | 37 | 180 | 45 | |||
| M400-092 01760 | 3 | 176 | 45 | 216 | 55 | Габарит 9 | 940x310x290 | |
| M400-092 02190 | 3 | 219 | 55 | 266 | 75 | |||
| Модель Unidrive M400 | Число фаз | Тяжелый режим работы | Нормальный режим работы | Габарит | Размеры (ВхШхГ), мм | Масса, кг | ||
| Номинал. ток, А | Мощность, кВт | Номинал. ток, А | Мощность, кВт | |||||
| 380/480 В переменного тока ±10% | ||||||||
| M400-024 00013 | 3 | 1,3 | 0,37 | Используются параметры для тяжелого
режима работы | Габарит 2 | 180x75x150 | 1,0 | |
| M400-024 00018 | 3 | 1,8 | 0,55 | |||||
| M400-024 00023 | 3 | 2,3 | 0,75 | |||||
| M400-024 00032 | 3 | 3,2 | 1,1 | |||||
| M400-024 00041 | 3 | 4,1 | 1,5 | |||||
| M400-034 00056 | 3 | 5,6 | 2,2 | Габарит 3 | 200x90x160 | 1,5 | ||
| M400-034 00073 | 3 | 7,3 | 3 | |||||
| M400-034 00094 | 3 | 9,4 | 4 | |||||
| M400-044 00135 | 3 | 13,5 | 5,5 | Габарит 4 | 245x115x175 | 3,13 | ||
| M400-044 00170 | 3 | 17 | 7,5 | |||||
| M400-054 00270 | 3 | 27 | 11 | 30 | 15 | Габарит 5 | 379x141x200 | 7,4 |
| M400-054 00300 | 3 | 30 | 15 | 30 | 15 | |||
| M400-064 00350 | 3 | 35 | 15 | 38 | 18,5 | Габарит 6 | 379x210x227 | 14 |
| M400-064 00420 | 3 | 42 | 18,5 | 48 | 22 | |||
| M400-064 00470 | 3 | 47 | 22 | 63 | 30 | |||
| M400-074 00660 | 3 | 66 | 30 | 79 | 37 | Габарит 7 | 548x270x280 | 45 |
| M400-074 00770 | 3 | 77 | 37 | 94 | 45 | |||
| M400-074 01000 | 3 | 100 | 45 | 112 | 55 | |||
| M400-084 01340 | 3 | 134 | 55 | 155 | 75 | Габарит 8 | 785x310x290 | 50 |
| M400-084 01570 | 3 | 157 | 75 | 184 | 90 | |||
| M400-094 02000 | 3 | 200 | 90 | 221 | 110 | Габарит 9 | 940x310x290 | |
| M400-094 02240 | 3 | 224 | 110 | 266 | 132 | |||
| Модель Unidrive M400 | Число фаз | Тяжелый режим работы | Нормальный режим работы | Габарит | Размеры (ВхШхГ), мм | Масса, кг | ||
| Номинал. ток, А | Мощность, кВт | Номинал. ток, А | Мощность, кВт | |||||
| 500/575 В переменного тока ±10% | ||||||||
| M400-055 00030A | 3 | 3 | 1,5 | 3,9 | 2,2 | Габарит 5 | 379x141x200 | 7,4 |
| M400-055 00040A | 3 | 4 | 2,2 | 6,1 | 4 | |||
| M400-055 00069A | 3 | 6,9 | 4 | 10 | 5,5 | |||
| M400-065 00100A | 3 | 10 | 5,5 | 12 | 7,5 | Габарит 6 | 379x210x227 | 14 |
| M400-065 00150A | 3 | 15 | 7,5 | 17 | 11 | |||
| M400-065 00190A | 3 | 19 | 11 | 22 | 15 | |||
| M400-065 00230A | 3 | 23 | 15 | 27 | 18,5 | |||
| M400-065 00290A | 3 | 29 | 18,5 | 34 | 22 | |||
| M400-065 00350A | 3 | 35 | 22 | 43 | 30 | |||
| M400-075 00440A | 3 | 44 | 30 | 53 | 45 | Габарит 7 | 548x270x280 | 45 |
| M400-075 00550A | 3 | 55 | 37 | 73 | 55 | |||
| M400-085 00630A | 3 | 63 | 45 | 86 | 75 | Габарит 8 | 785x310x290 | 50 |
| M400-085 00860A | 3 | 86 | 55 | 108 | 90 | |||
| M400-095 01040A | 3 | 104 | 75 | 125 | 110 | Габарит 9 | 940x310x290 | |
| M400-095 01310A | 3 | 131 | 90 | 150 | 110 | |||
| Модель Unidrive M400 | Число фаз | Тяжелый режим работы | Нормальный режим работы | Габарит | Размеры (ВхШхГ), мм | Масса, кг | ||
| Номинал. ток, А | Мощность, кВт | Номинал. ток, А | Мощность, кВт | |||||
| 500/690 В переменного тока ±10% | ||||||||
| M400-076 00190A | 3 | 19 | 15 | 23 | 18,5 | Габарит 7 | 548x270x280 | 45 |
| M400-076 00240A | 3 | 24 | 18,5 | 30 | 22 | |||
| M400-076 00290A | 3 | 29 | 22 | 36 | 30 | |||
| M400-076 00380A | 3 | 38 | 30 | 46 | 37 | |||
| M400-076 00440A | 3 | 44 | 37 | 52 | 45 | |||
| M400-076 00540A | 3 | 54 | 45 | 73 | 55 | |||
| M400-086 00630A | 3 | 63 | 55 | 86 | 75 | Габарит 8 | 785x310x290 | 50 |
| M400-086 00860A | 3 | 86 | 75 | 108 | 90 | |||
| M400-096 01040A | 3 | 104 | 90 | 125 | 110 | Габарит 9 | 940x310x290 | |
| M400-096 01310A | 3 | 131 | 110 | 150 | 132 | |||
| Панели управления Unidrive M400 | |
 |

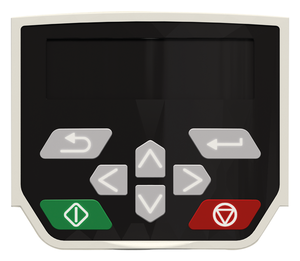

CI-Keypad - ЖК панель управления частотным преобразователем |
 |
Remote Keypad - ЖК панель управления преобразователем частоты для удаленной установки |
| Опции Unidrive M400 | |
 |
AI-Backup Adaptor - Адаптер с портом SD-карты для копирования параметров, имеет разъемы для подключения резервного питания 24 В. |
 |
AI-Smart Adaptor - Адаптер со встроенной памятью для копирования параметров, имеет разъемы для подключения резервного питания 24 В. |
 |
AI-485 Adaptor - Адаптер для передачи данных по интерфейсу RS-485 и копирования параметров частотного преобразователя |
 |

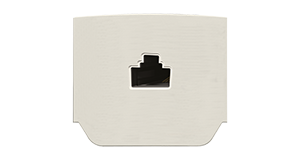

CI-485 Adaptor - Адаптер для передачи данных по интерфейсу RS-485 и копирования параметров преобразователя частоты. Устанавливается вместо панели управления |
| Коммуникационные модули Unidrive M400 | |
 |
SI-CANopen |
 |
SI-DeviceNet |
 |
SI-EtherCAT |
 |
SI-Ethernet |
 |
SI-Profinet RT |
 |
SI-PROFIBUS |
| Модули расширения входов/выходов Unidrive M400 | |
 |
SI-I/O - Модуль дополнительных входов/выходов |
