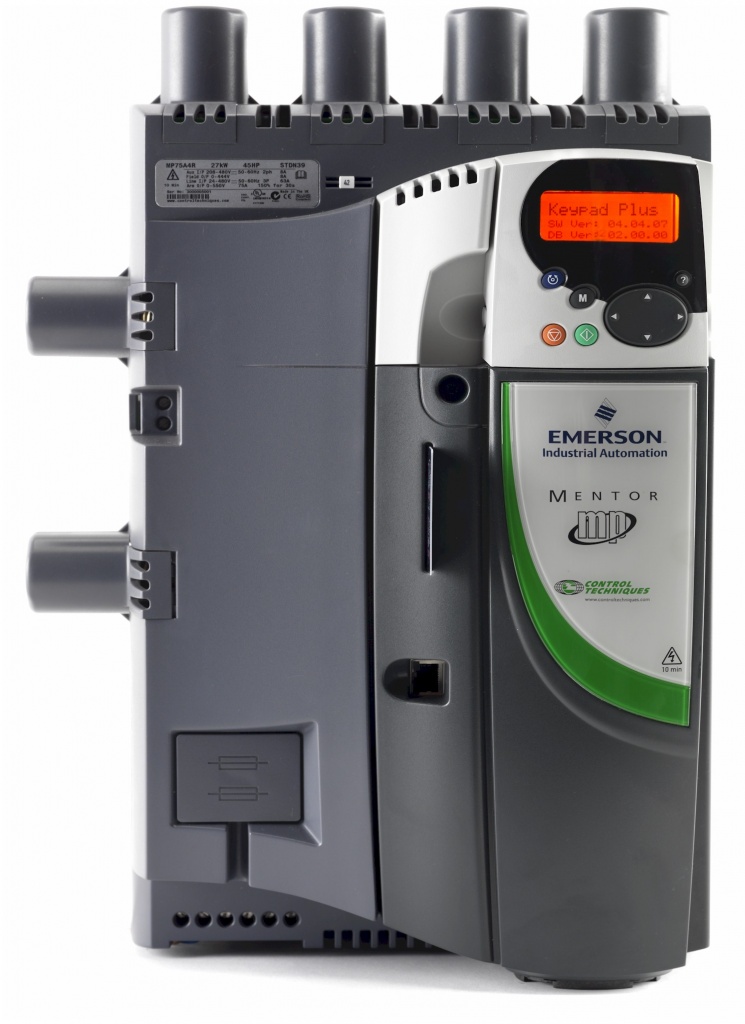

Привод постоянного тока Mentor MP
Mentor MP – цифровой электропривод постоянного тока пятого поколения производства Control Techniques. Привод построен на базе универсальной платформы для решений Solution Platform, как и привод переменного тока Unidrive SP и имеет такие же интеллектуальные возможности, что делает его лидером в области управления постоянным током.
25A - 7400A
Настройка, параметрирование и подключение к сети
Mentor MP быстро и просто настраивается и вводится в эксплуатацию с введением основных параметров с помощью светодиодной или жидкокристаллической панели управления. Расширенные настройки вводятся через ПК по USB кабелю либо по протоколам Ethernet и CT Net с использованием прилагаемого ПО CT Soft с удобным мастером настройки. Карта SmartCard сохранит конфигурацию привода и программы
встроенного ПЛК для хранения или переноса на другие приводы.
Mentor MP подключается к электрическим сетям переменного тока 400В, 575В, 690В по 6-ти, 12-ти и 24-пульсной схеме для минимизации гармоник. Схемы параллельного соединения модулей позволяют управлять электродвигателями большой мощности с током якоря до 7400А.
Управление полем
Mentor MP имеет встроенный контроллер поля до 20А в зависимости от габарита. При необходимости используется внешний контроллер поля FXMP25 с номинальным током 25A, который может управляться как приводом Mentor MP по кабелю RJ45, так и автономно с настройкой через встроенную панель управления.
Для электродвигателей с током возбуждения свыше 25А в качестве контроллера поля может быть использован сам Mentor MP, настроенный на соответствующий режим.
Управление электродвигателем
Mentor MP может управлять электродвигателем в следующих режимах:
- Управление скоростью в разомкнутом контуре, с обратной связью по напряжению и полю.
- Управление в замкнутом контуре с обратной связью от тахогенератора, инкрементных и абсолютных энкодеров.
- Работа в 2-х и 4-х квадрантном режиме.
Для расширения возможностей управления электродвигателями используются SM-модули подключения дополнительных датчиков обратной связи.
Интеллектуальные возможности Mentor MP
Mentor MP имеет встроенный микроконтроллер для программирования простых задач управления с помощью редактора релейно-контакторных схем SyPTLite.
Для реализации сложных задач для одноприводных и многоприводных систем используется программная среда SyptPro, с помощью которой программируются мощные сопроцессоры, выполненные в виде дополнительных модулей:
- SM-Applications Lite V2 – для управления движением и позиционированием автономного привода.
- SM-Applications Plus – для синхронизированной работы многоприводных систем в высокоскоростной сети CTNet.
- SM-Register – для управления высокоскоростным движением и позиционированием.
Высокоскоростной протокол CT Net объединяет в единую систему все приводы как постоянного, так и переменного тока, удаленные входы и выходы, устройства HMI и SCADa.
Интеграция Mentor MP в промышленные сети
Mentor MP имеет встроенный протокол Modbus RTU, однако благодаря коммуникационным SM-модулям легко интегрируется в любые современные промышленные сети по протоколам ProfibusDP, InterBus, DeviceNet, Ethernet/IP, CANopen, EtherCat, PROFINET.
Кроме этого функция моста дает возможность работы с несколькими протоколами одновременно. Для этого достаточно подключения нужных коммуникационных модулей к приводу.
Управляющие подключения Mentor MP
7 цифровых входов/выходов.
5 аналоговых входов/выходов.
2 программируемых реле.
Modbus RTU для соединения с ПК
Дополнительные модули дискретных, аналоговых и удаленных входов-выходов дают практически неограниченные возможности подключений.
Более подробную информацию о Mentor MP можно найти в брошюре Control Techniques.
Степень защиты – IP20
Напряжение питания 400В / 575В / 690В
Перегрузка 150% в течение 30 секунд до 10 раз в час.
Встроенная защита от:
- Превышения по току
- Перегрева
- Потери фазы
- Перегрева тиристоров
- Обрыва обратной связи
- Обрыва поля
- Обрыва цепи якоря
Модели для 2-х и 4-х квадрантных режимов работы. (R)- четырехквадрантные:
| Габарит | Модель | Номинальная мощность двигателя при 400В DC, кВт | Длительный выходной постоянный ток | Ток возбуждения, A |
| Три фазы, 380/480 В переменного тока | ||||
|---|---|---|---|---|
| 1А | Mentor MP25A4(R) | 9 | 25 | 8 |
| 1А | Mentor MP45A4(R) | 15 | 45 | 8 |
| 1А | Mentor MP75A4(R) | 30 | 75 | 8 |
| 1B | Mentor MP105A4(R) | 37.5 | 105 | 8 |
| 1B | Mentor MP155A4(R) | 56 | 155 | 8 |
| 1B | Mentor MP210A4(R) | 75 | 210 | 8 |
| 2A | Mentor MP350A4(R) | 125 | 350 | 10 |
| 2A | Mentor MP420A4(R) | 150 | 420 | 10 |
| 2A | Mentor MP550A4(R) | 200 | 550 | 10 |
| 2B | Mentor MP700A4(R) | 250 | 700 | 10 |
| 2B | Mentor MP825A4(R) | 300 | 825 | 10 |
| 2B | Mentor MP900A4(R) | 340 | 900 | 10 |
| 2C | Mentor MP1200A4 | 450 | 1200 | 20 |
| 2C | Mentor MP1850A4 | 700 | 1850 | 20 |
| 2D | Mentor MP1200A4R | 450 | 1200 | 20 |
| 2D | Mentor MP1850A4R | 700 | 1850 | 20 |
| Габарит | Модель | Номинальная мощность двигателя при 630В DC, кВт | Длительный выходной постоянный ток | Ток возбуждения, A |
| Три фазы, 575 В переменного тока | ||||
| 1А | Mentor MP25A5(R) | 14 | 25 | 8 |
| 1А | Mentor MP45A5(R) | 25 | 45 | 8 |
| 1А | Mentor MP75A5(R) | 42 | 75 | 8 |
| 1B | Mentor MP105A5(R) | 58 | 105 | 8 |
| 1B | Mentor MP155A5(R) | 88 | 155 | 8 |
| 1B | Mentor MP210A5(R) | 120 | 210 | 8 |
| Габарит | Модель | Номинальная мощность двигателя при 760В DC, кВт | Длительный выходной постоянный ток | Ток возбуждения, A |
| Три фазы, 690 В переменного тока | ||||
| 2A | Mentor MP350A6(R) | 240 | 350 | 10 |
| 2A | Mentor MP420A6(R) | 280 | 420 | 10 |
| 2A | Mentor MP550A6(R) | 375 | 550 | 10 |
| 2B | Mentor MP700A6(R) | 480 | 700 | 10 |
| 2B | Mentor MP825A6(R) | 560 | 825 | 10 |
| 2B | Mentor MP900A6(R) | 650 | 900 | 10 |
| 2C | Mentor MP1200A6 | 850 | 1200 | 20 |
| 2C | Mentor MP1850A6 | 1300 | 1850 | 20 |
| 2D | Mentor MP1200A6R | 850 | 1200 | 20 |
| 2D | Mentor MP1850A6R | 1300 | 1850 | 20 |
Для расширения функций встроенного ПЛК
Коммуникационные модули
Для расширения возможностей интеграции в промышленные сети
Модули обратной связи
Для подключения дополнительных датчиков обратной связи
Модули расширения входов/выходов
Для расширения количества аналоговых и цифровых входов и выходов
