Асинхронные трехфазные электродвигатели Leroy-Somer серии LSES (LS)

Высота оси – от 56 до 315 мм.
Мощность от 0,09 до 200 кВт.
Скорость 3000, 1500, 1000 и 750 об./мин.
IP55, 230/400В

Асинхронные трехфазные электродвигатели Leroy-Somer серии LSES (LS) в корпусе из алюминиевого сплава повышенной прочности.

Электродвигатели серии LSES соответствуют классу энергоэффективности IE2 (High Efficiency) и выпускаются в односкоростном исполнении.

Электродвигатели серии LS соответствуют классу энергоэффективности IE1 и выпускаются в односкоростном или двухскоростном исполнении для механизмов с постоянным моментом или с вентиляторной характеристикой. Переключение обмоток разных скоростей возможно независимое либо по схеме Даландера (DAL) или (PAM).

Асинхронные трехфазные электродвигатели Leroy-Somer серии LS

Модель	Номинальные параметры 400В 50Гц							Масса
	Мощность	Частота вращения	Момент	Ток	cos ф	К.П.Д.	Кратность пускового тока	IM B3
	кВт	об/мин	Нм	A	100%	100%	Кратность пускового тока	кг
2 полюса, 3000 об/мин
LS 56 M	0,09	2860	0,3	0,44	0,55	54	4,9	3,8
LS 56 M	0,12	2820	0,4	0,5	0,6	58	4,6	3,8
LS 63 M	0,18	2790	0,6	0,52	0,75	67	5	4,8
LS 63 M	0,25	2800	0,8	0,71	0,75	68	5,4	6
LS 71 L	0,37	2800	1,3	0,98	0,8	68	5,2	6,4
LS 71 L	0,55	2800	1,9	1,32	0,8	75	6	7,3
LS 71 L	0,75	2780	2,5	1,7	0,85	75	6	8,3
LS 80 L	0,75	2840	2,5	1,64	0,87	76	5,9	8,2
LS 80 L	1,1	2837	3,7	2,4	0,84	78	5,8	9,7
LS 80 L	1,5	2859	5	3,2	0,83	80,3	7	11,3
LS 90 S	1,5	2870	5	3,4	0,81	79,6	8	12
LS 90 L	1,8	2865	6	3,6	0,86	83,1	8	14
LS 90 L	2,2	2862	7,4	4,3	0,88	83,6	7,7	16
LS 100 L	3	2868	10	6,3	0,81	83,9	7,5	20
LS 100 L	3,7	2850	12,5	8	0,85	81	8,6	21
LS 112 M	4	2877	13,5	7,8	0,85	86	7,8	24,4
LS 112 MG	5,5	2916	18,1	10,5	0,88	86,6	9	33
LS 132 S	5,5	2916	18,1	10,5	0,88	86,6	9	34,4
LS 132 S	7,5	2905	24,5	14,7	0,85	86,5	8,7	39
LS 132 M	9	2910	29,6	17,3	0,85	88,1	8,6	49
LS 132 M	11	2944	36	20,7	0,86	89,4	7,5	54
LS 160 MP	11	2944	36	20,7	0,86	89,4	7,5	62
LS 160 MP	15	2935	48,8	28,4	0,85	90	8,1	72
LS 160 L	18,5	2934	60,2	33,7	0,87	91	8	88
LS 180 MT	22	2938	71,5	39,9	0,87	91,5	8,1	99
LS 200 LT	30	2946	97,2	52,1	0,9	92,4	8,6	154
LS 200 L	37	2950	120	64,6	0,89	92,9	7,4	180
LS 225 MT	45	2950	146	77,4	0,9	93,3	7,5	200
LS 250 MZ	55	2956	178	95,2	0,89	93,7	8,3	235
LS 280 SC	75	2968	241	127	0,9	94,4	8,5	330
LS 280 MC	90	2968	290	152	0,9	94,7	8,4	375
LS 315 SP	110	2976	353	190	0,88	94,8	7,8	645
LS 315 MP	132	2976	424	225	0,89	95	7,6	715
LS 315 MR	160	2976	513	270	0,9	95,1	7,6	820
LS 315 MR	200	2982	640	349	0,87	95	9,3	845
Модель	Номинальные параметры 400В 50Гц							Масса
	Мощность	Частота вращения	Момент	Ток	cos ф	К.П.Д.	Кратность пускового тока	IM B3
	кВт	об/мин	Нм	A	100%	100%	Кратность пускового тока	кг
4 полюса, 1500 об/мин
LS 56 M	0,06	1360	0,42	0,3	0,6	55	3	4
LS 56 M	0,09	1400	0,6	0,39	0,6	55	3,2	4
LS 63 M	0,12	1380	0,8	0,44	0,7	56	3,2	4,8
LS 63 M	0,18	1390	1,2	0,64	0,65	62	3,7	5
LS 71 M	0,18	1425	1,2	0,8	0,65	69	4,6	6,4
LS 71 M	0,25	1425	1,7	0,8	0,65	69	4,6	6,4
LS 71 M	0,37	1420	2,5	1,06	0,7	72	4,9	7,3
LS 71 L	0,55	1400	3,8	1,62	0,7	70	4,8	8,3
LS 80 L	0,55	1410	3,8	1,42	0,76	73,4	4,5	8,2
LS 80 L	0,75	1400	5,1	2,01	0,77	70	4,5	9,3
LS 80 L	0,9	1425	6	2,44	0,73	73	5,8	10,9
LS 90 S	1,1	1429	7,4	2,5	0,84	76,8	4,8	11,5
LS 90 L	1,5	1428	10	3,4	0,82	78,5	5,3	13,5
LS 90 L	1,8	1438	12	4	0,82	80,1	6	15,2
LS 100 L	2,2	1436	14,7	4,8	0,81	81	5,9	20
LS 100 L	3	1437	20,1	6,5	0,81	82,6	6	22,5
LS 112 M	4	1438	26,8	8,3	0,83	84,2	7,1	24,9
LS 132 S	5,5	1447	36,7	11,1	0,83	85,7	6,3	36,5
LS 132 M	7,5	1451	49,4	15,2	0,82	87	7	54,7
LS 132 M	9	1455	59,3	18,1	0,82	87,7	6,9	59,9
LS 160 MP	11	1454	72,2	21	0,86	88,4	7,7	70
LS 160 LR	15	1453	98	28,8	0,84	89,4	7,5	86
LS 180 MT	18,5	1456	121	35,2	0,84	90,3	7,6	100
LS 180 LR	22	1456	144	41,7	0,84	90,7	7,9	112
LS 200 LT	30	1460	196	56,3	0,84	91,5	6,6	165
LS 225 ST	37	1468	241	68,7	0,84	92,5	6,3	205
LS 225 MR	45	1468	293	83,3	0,84	92,8	6,3	235
LS 250 ME	55	1478	355	101	0,84	93,6	7	320
LS 280 SC	75	1478	485	137	0,84	94,2	7,2	380
LS 280 MD	90	1478	581	164	0,84	94,4	7,6	450
LS 315 SP	110	1484	708	197	0,85	94,8	7	670
LS 315 MP	132	1484	849	236	0,85	95	7,6	750
LS 315 MR	160	1484	1030	286	0,85	95	7,7	845
LS 315 MR	200	1486	1285	359	0,84	95,8	8,1	860
Модель	Номинальные параметры 400В 50Гц							Масса
	Мощность	Частота вращения	Момент	Ток	cos ф	К.П.Д.	Кратность пускового тока	IM B3
	кВт	об/мин	Нм	A	100%	100%	Кратность пускового тока	кг
6 полюсов, 1000 об/мин
LS 63 M	0,09	860	0,9	0,46	0,8	35	2,1	5,5
LS 71 M	0,12	920	1,3	0,64	0,55	49	2,9	6,5
LS 71 M	0,18	895	1,8	0,81	0,62	52	2,7	7,6
LS 71 L	0,25	840	2,6	1	0,7	50	2,5	7,9
LS 80 L	0,25	955	2,5	0,85	0,67	63,1	3,9	8,4
LS 80 L	0,37	950	3,7	1,1	0,72	66	4,3	9,7
LS 80 L	0,55	950	5,5	1,8	0,64	68	4,9	11
LS 90 S	0,75	930	7,7	2,1	0,77	68,5	4,2	13,5
LS 90 L	1,1	915	11,5	3	0,76	70	4,7	15,2
LS 100 L	1,5	905	15,8	4,2	0,74	69	4,5	20
LS 100 L	1,8	925	18	4,4	0,76	75	5,4	21
LS 112 M	2,2	905	23,2	5,8	0,76	72	5,6	24,2
LS 132 S	3	957	30,3	6,8	0,78	81,1	6	38,3
LS 132 M	4	961	39,6	9,3	0,75	83,6	5,9	53,3
LS 132 M	5,5	960	54,2	13,3	0,71	84,1	5,5	59,4
LS 160 M	7,5	967	74,1	16,1	0,79	85,2	4,7	81
LS 160 L	11	967	108	23,3	0,79	86,3	4,6	105
LS 180 LR	15	968	147,9	31,9	0,78	87,1	5,4	110
LS 200 LT	18,5	970	182	37	0,81	89	6,4	160
LS 200 L	22	972	216	43,6	0,81	89,9	6	190
LS 225 MR	30	968	296	59,5	0,81	89,9	6	235
LS 250 ME	37	978	361	71,1	0,81	92,7	6,2	305
LS 280 SC	45	978	439	86,5	0,81	92,7	6,2	340
LS 280 MC	55	978	537	106	0,81	92,6	6	385
LS 315 SP	75	980	731	140	0,83	93,3	7,2	690
LS 315 MP	90	980	877	164	0,85	93,1	7,2	760
LS 315 MR	110	980	1072	200	0,85	93,5	7,2	850
LS 315 MR	132	986	1278	242	0,83	94,8	6,6	830
Модель	Номинальные параметры 400В 50Гц							Масса
	Мощность	Частота вращения	Момент	Ток	cos ф	К.П.Д.	Кратность пускового тока	IM B3
	кВт	об/мин	Нм	A	100%	100%	Кратность пускового тока	кг
8 полюсов, 750 об/мин
LS 71 L	0,09	690	1,25	0,5	0,55	44	2,8	8
LS 71 M	0,12	650	1,7	0,72	0,55	44	2,1	8
LS 80 L	0,18	705	2,4	0,79	0,63	52	2,9	9,7
LS 80 L	0,25	700	3,4	0,98	0,68	54	2,8	11,3
LS 90 S	0,37	685	5,2	1,2	0,72	62	3,8	13,5
LS 90 L	0,55	670	7,8	1,7	0,72	63,5	3,5	15,2
LS 100 L	0,75	670	10,7	2,4	0,71	63,5	3,5	18
LS 100 L	1,1	670	15,7	3,7	0,68	63	3,7	21,8
LS 112 MG	1,5	710	20,2	4,7	0,64	72	3,8	24
LS 132 SM	2,2	713	30,2	6,1	0,68	77,1	4	45,6
LS 132 M	3	712	40,7	8	0,65	79,8	4,3	53,9
LS 160 M	4	718	53,2	11	0,63	83,3	3,9	84
LS 160 M	5,5	716	73,4	15,1	0,63	83,3	3,9	89
LS 160 L	7,5	714	100	20,6	0,63	83,4	3,9	101
LS 180 L	11	720	146	25,6	0,72	86	3,8	140
LS 200 L	15	725	198	32,9	0,75	87,7	4,4	185
LS 225 ST	18,5	725	244	42,4	0,72	87,5	4,2	210
LS 225 MR	22	725	289	51,9	0,7	87,4	4,4	240
LS 250 ME	30	730	392	60,3	0,79	90,9	5,8	330
LS 280 SC	37	730	484	74,3	0,79	91	5,6	370
LS 280 MD	45	728	590	91,4	0,78	91,1	5,4	430
LS 315 SP	55	738	712	105	0,81	93,2	5,4	660
LS 315 MR	75	738	970	143	0,81	93,6	5,4	815

Каталог трехфазных асинхронных электродвигателей Leroy Somer серии LS

Каталог трехфазных асинхронных электродвигателей Leroy Somer серии LSES (IE2)

Полный каталог трехфазных асинхронных электродвигателей Leroy Somer серии LS

Установка и техническое обслуживание электродвигателей серии LS (LSES)

Габаритные и установочные размеры

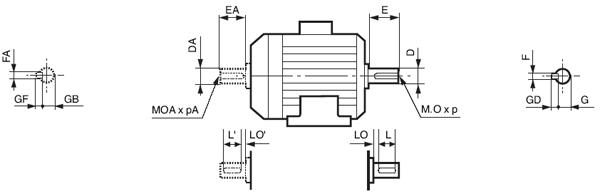

Размеры вала

ls3ph_sh

Приводной конец вала (DE)
	4, 6 и 8 полюсов										2 полюса и 2/4 полюсов
Тип	F	GD	D	G	E	O	p	L	LO	D	F	GD	D	G	E	O	p	L	LO	D
LS 56 M	3	3	9j6	7	20	4	10	16	3	9	3	3	9j6	7	20	4	10	16	3	9
LS 63 M	4	4	11j6	8,5	23	4	10	18	3,5	11	4	4	11j6	8,5	23	4	10	18	3,5	11
LS 71 L/M	5	5	14j6	11	30	5	15	25	3,5	14	5	5	14j6	11	30	5	15	25	3,5	14
LS 80 L	6	6	19j6	15,5	40	6	16	30	6	19	6	6	19j6	15,5	40	6	16	30	6	19
LS 90 S/L/SL/LU	8	7	24j6	20	50	8	19	40	6	24	8	7	24j6	20	50	8	19	40	6	24
LS 100 L	8	7	28j6	24	60	10	22	50	6	28	8	7	28j6	24	60	10	22	50	6	28
LS112 M/MG/MU	8	7	28j6	24	60	10	22	50	6	28	8	7	28j6	24	60	10	22	50	6	28
LS 132 S/M/ MU/SM	10	8	38k6	33	80	12	28	63	10	38	10	8	38k6	33	80	12	28	63	10	38
LS 160 M/L/ MP/LR/LU	12	8	42k6	37	110	16	36	100	6	42	12	8	42k6	37	110	16	36	100	6	42
LS 180 MT/LR/L/LU	14	9	48k6	42,5	110	16	36	97	13	48	14	9	48k6	42,5	110	16	36	97	13	48
LS 200 LT/L/LU	16	10	55m6	49	110	20	42	97	13	55	16	10	55m6	49	110	20	42	97	10	55
LS 225 ST/MR/ MK/SR/MT/MG	18	11	60m6	53	140	20	42	126	14	60	16	10	55m6	49	110	20	42	97	13	55
LS 250 ME/MF/MZ	18	11	65m6	58	140	20	42	126	14	65	18	11	60m6	53	140	20	42	126	14	60
LS 280 MK/SK/ MC/SC/SD/MD	20	12	75m6	67,5	140	20	42	125	15	75	18	11	65m6	58	140	20	42	126	14	65

Неприводной конец вала (NDE)
	4, 6 и 8 полюсов										2 полюса и 2/4 полюсов
Тип	FА	GF	DА	GB	EА	OA	pА	L’	LO’	D	FА	GF	DА	GB	EА	OA	pА	L’	LO’	D
LS 56 M	3	3	9j6	7	20	4	10	16	3	9	3	3	9j6	7	20	4	10	16	3	9
LS 63 M	4	4	11j6	8,5	23	4	10	18	3,5	11	4	4	11j6	8,5	23	4	10	18	3,5	11
LS 71 L/M	5	5	14j6	11	30	5	15	25	3,5	14	5	5	14j6	11	30	5	15	25	3,5	14
LS 80 L	5	5	14j6	11	30	5	15	30	6	19	5	5	14j6	11	30	5	15	30	6	19
LS 90 S/L/SL/LU	6	6	19j6	15,5	40	6	16	40	6	24	6	6	19j6	15,5	40	6	16	40	6	24
LS 100 L	8	7	24j6	20	50	8	19	50	6	28	8	7	24j6	20	50	8	19	50	6	28
LS112 M/MG/MU	8	7	24j6	20	50	8	19	50	6	28	8	7	24j6	20	50	8	19	50	6	28
LS 132 S/M/ MU/SM	8	7	28j6	24	60	10	22	63	10	38	8	7	28j6	24	60	10	22	63	10	38
LS 160 M/L/MP/LR/LU	10	8	38k6	33	80	12	28	63	10	42	10	8	38k6	33	80	12	28	63	10	42
LS 180 MT/LR/L/LU	12	8	42k6	37	110	16	36	100	6	42	12	8	42k6	37	110	16	36	100	6	42
LS 200 LT/L/LU	14	9	48k6	42,5	110	16	36	97	13	48	14	9	48k6	42,5	110	16	36	97	13	48
LS 225 ST/MR/ MK/SR/MT/MG	16	10	55m6	49	110	20	42	97	13	55	16	10	55m6	49	110	20	42	97	13	55
LS 250 ME/MF/MZ	18	11	60m6	53	140	20	42	126	14	60	16	10	55m6	49	110	20	42	97	13	55
LS 280 MK/SK/ MC/SC/SD/MD	18	11	65m6	58	140	20	42	126	14	65	18	11	60m6	53	140	20	42	126	14	60

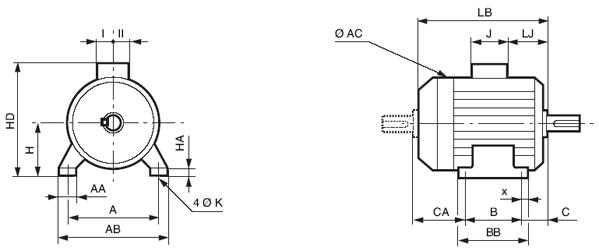

Монтажное исполение на лапах - IM B3 (IM1001)

ls3ph_b3

Монтажное исполение на лапах - IM B3 (IM1001)
Typе	А	АB	B	BB	C	х	АА	K	HА	H	АC	HD	LB	LJ	J	I	II	CА
LS 56 M	90	104	71	87	36	8	24	6	7	56	110	140	156	16	86	43	43	51
LS 63 M	100	115	80	96	40	8	26	7	9	63	124	152	172	26	86	43	43	55
LS 71 M	112	126	90	106	45	8	24	7	9	71	140	170	185	26	86	43	43	53
LS 71 L	112	126	90	106	45	8	24	7	9	71	140	170	193	26	86	43	43	61
LS 80 L	125	157	100	120	50	10	29	9	10	80	170	203	215	26	86	43	43	68
LS 90 L	140	172	125	162	56	28	37	10	11	90	190	223	245	26	86	43	43	68
LS 90 LU	140	172	125	162	56	28	37	10	11	90	190	223	265	26	86	43	43	88
LS 90 S	140	172	100	120	56	10	37	10	11	90	190	223	218	26	86	43	43	66
LS 90 SL	140	172	125	162	56	28	37	10	11	90	190	223	245	26	86	43	43	68
LS 100 L	160	196	140	165	63	12	40	12	13	100	200	238	290	26	86	43	43	93
LS 112 M	190	220	140	165	70	12	45	12	14	112	200	250	290	26	86	43	43	86
LS 112 MG	190	220	140	165	70	12	52	12	14	112	235	260	315	36	86	43	43	110
LS 112 MU	190	220	140	165	70	12	52	12	14	112	235	260	334	36	86	43	43	130
LS 132 M	216	250	178	208	89	16	59	12	18	132	280	307	387	25	110	57	73	126
LS 132 MU	216	250	178	208	89	16	59	12	18	132	280	307	410	25	110	57	73	148
LS 132 S	216	250	140	170	89	16	50	12	15	132	235	280	350	53	86	43	43	128
LS 132 SM	216	250	178	208	89	16	59	12	18	132	280	307	387	25	110	57	73	126
LS 160 L	254	294	254	294	108	20	60	15	25	160	310	395	495	44	134	92	63	138
LS 160 LR	254	294	254	294	108	20	64	15	25	160	280	368	495	44	134	92	63	138
LS 160 LU	254	294	254	294	108	20	60	15	25	160	310	395	510	44	134	92	63	153
LS 160 M	254	294	210	294	108	20	60	15	25	160	310	395	495	44	134	92	63	182
LS 160 MP	254	294	210	294	108	20	64	15	25	160	280	368	468	44	134	92	63	154
LS 180 L	279	339	279	329	121	25	86	15	25	180	350	435	552	54	205	100	95	159
LS 180 LR	279	324	279	316	121	20	79	15	28	180	316	428	520	45	205	100	95	125
LS 180 LU	279	339	279	329	121	25	86	15	25	180	350	435	593	54	205	100	95	199
LS 180 MT	279	324	241	316	121	20	79	15	28	180	316	428	495	45	205	100	95	138
LS 200 L	318	388	305	375	133	35	103	19	36	200	390	475	621	68	205	100	95	194
LS 200 LT	318	378	305	365	133	30	108	19	32	200	350	455	599	60	205	100	95	167
LS 200 LU	318	388	305	375	133	35	103	19	36	200	390	475	669	68	205	100	95	241
LS 225 MK	356	424	311	371	149	30	80	19	35	225	468	617	704	113	292	148	180	254
LS 225 MG	356	420	311	375	149	30	65	19	30	225	479	629	810	68	292	148	180	385
LS 225 MR	356	431	311	386	149	50	127	19	36	225	390	500	676	74	205	100	95	228
LS 225 SR	356	431	286	386	149	50	127	19	36	225	390	500	676	74	205	100	95	253
LS 225 MT	356	431	311	386	149	50	127	19	36	225	390	500	627	74	205	100	95	203
LS 225 ST	356	431	286	386	149	50	127	19	36	225	390	500	627	74	205	100	95	203
LS 250 MF	406	470	349	420	168	35	90	24	36	250	479	655	870	68	292	148	180	363
LS 250 ME	406	470	349	420	168	35	90	24	36	250	479	655	810	68	292	148	180	303
LS 250 MZ	406	470	349	449	168	70	150	24	47	250	390	550	676	68	217	103	145	169
LS 280 MK	457	533	419	495	190	40	85	24	35	280	586	746	921	99	292	148	180	328
LS 280 MD	457	520	419	478	190	35	90	24	35	280	479	685	870	68	292	148	180	271
LS 280 MP	457	520	419	480	190	26	95	24	39	280	510	698	836	115	292	148	180	237
LS 280 MC	457	520	419	478	190	35	90	24	35	280	479	685	810	68	292	148	180	211
LS 280 SK	457	533	368	495	190	40	85	24	35	280	586	746	921	99	292	148	180	373
LS 280 SP	457	520	368	480	190	77	95	24	39	280	510	698	785	64	292	148	180	237
LS 280 SC	457	520	368	478	190	35	90	24	35	280	479	685	810	68	292	148	180	262
LS 280 SD	457	520	368	478	190	35	90	24	35	280	479	685	870	68	292	148	180	322
LS 315 MP	508	594	457	537	216	40	114	28	70	315	586	781	947	125	292	148	180	286
LS 315 MR	508	594	457	537	216	40	114	28	70	315	586	781	1017	125	292	148	180	356
LS 315 SP	508	594	406	537	216	40	114	28	70	315	586	781	947	125	292	148	180	337

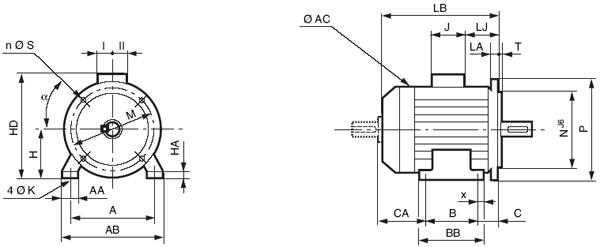

Монтажное исполение комбинированное с фланцем типа FF - IM B35 (IM2001)

ls3ph_b35

Монтажное исполение комбинированное с фланцем типа FF - IM B35 (IM2001)
Typе	А	АB	B	BB	C	х	АА	K	HА	H	АC	HD	LB	HJ	LJ	J	I	II	Sym.
LS 56 M	90	104	71	87	36	8	24	6	7	56	110	140	156	84	16	86	43	43	FF 100
LS 63 M	100	115	80	96	40	8	26	7	9	63	124	152	172	89	26	86	43	43	FF 115
LS 71 M	112	126	90	106	45	8	24	7	9	71	140	170	185	99	26	86	43	43	FF 130
LS 71 L	112	126	90	106	45	8	24	7	9	71	140	170	193	99	26	86	43	43	FF 130
LS 80 L	125	157	100	120	50	10	29	9	10	80	170	203	215	123	26	86	43	43	FF 165
LS 90 L	140	172	125	162	56	28	37	10	11	90	190	223	245	133	26	86	43	43	FF 165
LS 90 LU	140	172	125	162	56	28	37	10	11	90	190	223	265	133	26	86	43	43	FF 165
LS 90 S	140	172	100	120	56	10	37	10	11	90	190	223	218	133	26	86	43	43	FF 165
LS 90 SL	140	172	125	162	56	28	37	10	11	90	190	223	245	133	26	86	43	43	FF 165
LS 100 L	160	196	140	165	63	12	40	12	13	100	200	238	290	138	26	86	43	43	FF 215
LS 112 M	190	220	140	165	70	12	45	12	14	112	200	250	290	138	26	86	43	43	FF 215
LS 112 MG	190	220	140	165	70	12	52	12	14	112	235	260	315	148	36	86	43	43	FF 215
LS 112 MU	190	220	140	165	70	12	52	12	14	112	235	260	334	148	36	86	43	43	FF 215
LS 132 M	216	250	178	208	89	16	59	12	18	132	280	307	387	148	25	110	57	73	FF 265
LS 132 MU	216	250	178	208	89	16	59	12	18	132	280	307	410	175	25	110	57	73	FF 265
LS 132 S	216	250	140	170	89	16	50	12	15	132	235	280	350	175	53	86	43	43	FF 265
LS 132 SM	216	250	178	208	89	16	59	12	18	132	280	307	387	175	25	110	57	73	FF 265
LS 160 L	254	294	254	294	108	20	60	15	25	160	310	395	495	208	44	134	92	63	FF 300
LS 160 LR	254	294	254	294	108	20	64	15	25	160	280	368	495	235	44	134	92	63	FF 300
LS 160 LU	254	294	254	294	108	20	60	15	25	160	310	395	510	208	44	134	92	63	FF 300
LS 160 M	254	294	210	294	108	20	60	15	25	160	310	395	495	235	44	134	92	63	FF 300
LS 160 MP	254	294	210	294	108	20	64	15	25	160	280	368	468	235	44	134	92	63	FF 300
LS 180 L	279	339	279	329	121	25	86	15	25	180	350	435	552	248	54	205	100	95	FF 300
LS 180 LR	279	324	279	316	121	20	79	15	28	180	316	428	520	248	45	205	100	95	FF 300
LS 180 LU	279	339	279	329	121	25	86	15	25	180	350	435	593	255	54	205	100	95	FF 300
LS 180 MT	279	324	241	316	121	20	79	15	28	180	316	428	495	255	45	205	100	95	FF 300
LS 200 L	318	388	305	375	133	35	103	19	36	200	390	475	621	255	68	205	100	95	FF 350
LS 200 LT	318	378	305	365	133	30	108	19	32	200	350	455	599	275	60	205	100	95	FF 350
LS 200 LU	318	388	305	375	133	35	103	19	36	200	390	475	669	275	68	205	100	95	FF 350
LS 225 MK	356	424	311	371	149	30	80	19	35	225	468	617	704	275	113	292	148	180	FF 400
LS 225 MG	356	420	311	375	149	30	65	19	30	225	479	629	810	275	68	292	148	180	FF 400
LS 225 MR	356	431	311	386	149	50	127	19	36	225	390	500	676	275	74	205	100	95	FF 400
LS 225 SR	356	431	286	386	149	50	127	19	36	225	390	500	676	275	74	205	100	95	FF 400
LS 225 MT	356	431	311	386	149	50	127	19	36	225	390	500	627	392	74	205	100	95	FF 400
LS 225 ST	356	431	286	386	149	50	127	19	36	225	390	500	627	404	74	205	100	95	FF 400
LS 250 MF	406	470	349	420	168	35	90	24	36	250	479	655	870	405	68	292	148	180	FF 500
LS 250 ME	406	470	349	420	168	35	90	24	36	250	479	655	810	405	68	292	148	180	FF 500
LS 250 MZ	406	470	349	449	168	70	150	24	47	250	390	550	676	300	68	217	103	145	FF 500
LS 280 MK	457	533	419	495	190	40	85	24	35	280	586	746	921	466	99	292	148	180	FF 500
LS 280 MD	457	520	419	478	190	35	90	24	35	280	479	685	870	405	68	292	148	180	FF 500
LS 280 MP	457	520	419	480	190	26	95	24	39	280	510	698	836	418	115	292	148	180	FF 500
LS 280 MC	457	520	419	478	190	35	90	24	35	280	479	685	810	405	68	292	148	180	FF 500
LS 280 SK	457	533	368	495	190	40	85	24	35	280	586	746	921	466	99	292	148	180	FF 500
LS 280 SP	457	520	368	480	190	77	95	24	39	280	510	698	785	418	64	292	148	180	FF 500
LS 280 SC	457	520	368	478	190	35	90	24	35	280	479	685	810	405	68	292	148	180	FF 500
LS 280 SD	457	520	368	478	190	35	90	24	35	280	479	685	870	405	68	292	148	180	FF 500
LS 315 MP	508	594	457	537	216	40	114	28	70	315	586	781	947	466	125	292	148	180	FF 600
LS 315 MR	508	594	457	537	216	40	114	28	70	315	586	781	1017	466	125	292	148	180	FF 600
LS 315 SP	508	594	406	537	216	40	114	28	70	315	586	781	947	466	125	292	148	180	FF 600

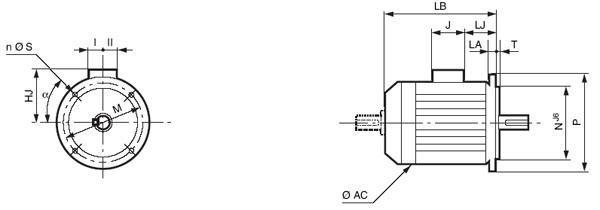

Монтажное исполение фланец FF - IM B5 (IM3001)

ls3ph_b5

Монтажное исполение фланец FF - IM B5 (IM3001)
Размеры фланцев									Основные размеры
Sym. FF	M	N	P	T	n	α	S	LА	Тип	АC	LB	HJ	LJ	J	I	II
FF 100	100	80	120	3	4	45	7	5	LS 56 M	110	156	84	16	86	43	43
FF 115	115	95	140	3	4	45	10	10	LS 63 M	124	172	89	26	86	43	43
FF 130	130	110	160	4	4	45	10	10	LS 71 M	140	185	99	26	86	43	43
FF 130	130	110	160	4	4	45	10	10	LS 71 L	140	193	99	26	86	43	43
FF 165	165	130	200	4	4	45	12	10	LS 80 L	170	215	123	26	86	43	43
FF 165	165	130	200	4	4	45	12	10	LS 90 S	190	238	133	46	86	43	43
FF 165	165	130	200	4	4	45	12	10	LS 90 L	190	265	133	46	86	43	43
FF 165	165	130	200	4	4	45	12	10	LS 90 SL	190	265	133	46	86	43	43
FF 165	165	130	200	4	4	45	12	10	LS 90 LU	190	285	133	46	86	43	43
FF 215	215	180	250	4	4	45	15	12	LS 100 L	200	290	138	26	86	43	43
FF 215	215	180	250	4	4	45	15	12	LS 112 M	200	290	138	26	86	43	43
FF 215	215	180	250	4	4	45	15	12	LS 112 MG	235	315	148	36	86	43	43
FF 215	215	180	250	4	4	45	15	12	LS 112 MU	235	334	148	36	86	43	43
FF 265	265	230	300	4	4	45	15	14	LS 132 S	235	350	148	53	86	43	43
FF 265	265	230	300	4	4	45	15	14	LS 132 SM	280	387	175	25	110	57	73
FF 265	265	230	300	4	4	45	15	14	LS 132 M	280	387	175	25	110	57	73
FF 265	265	230	300	4	4	45	15	14	LS 132 MU	280	410	175	25	110	57	73
FF 300	300	250	350	5	4	45	19	14	LS 160 MP	280	468	208	44	134	92	63
FF 300	300	250	350	5	4	45	19	14	LS 160 M	310	495	235	44	134	92	63
FF 300	300	250	350	5	4	45	19	14	LS 160 LR	280	495	208	44	134	92	63
FF 300	300	250	350	5	4	45	19	14	LS 160 L	310	495	235	44	134	92	63
FF 300	300	250	350	5	4	45	19	14	LS 160 LU	310	510	235	44	134	92	63
FF 300	300	250	350	5	4	45	19	14	LS 180 MT	316	495	248	45	205	100	95
FF 300	300	250	350	5	4	45	19	14	LS 180 LR	316	520	248	45	205	100	95
FF 300	300	250	350	5	4	45	19	14	LS 180 L	350	552	255	54	205	100	95
FF 300	300	250	350	5	4	45	19	14	LS 180 LU	350	593	255	54	205	100	95
FF 350	350	300	400	5	4	45	19	15	LS 200 LT	350	599	255	60	205	100	95
FF 350	350	300	400	5	4	45	19	15	LS 200 L	390	621	275	68	205	100	95
FF 350	350	300	400	5	4	45	19	15	LS 200 LU	390	669	275	68	205	100	95
FF 400	400	350	450	5	8	23	19	16	LS 225 ST	390	627	275	74	205	100	95
FF 400	400	350	450	5	8	23	19	16	LS 225 SR	390	676	275	74	205	100	95
FF 400	400	350	450	5	8	23	19	16	LS 225 MT	390	627	275	74	205	100	95
FF 400	400	350	450	5	8	23	19	16	LS 225 MR	390	676	275	74	205	100	95
FF 400	400	350	450	5	8	23	19	16	LS 225 MK	468	704	392	113	292	148	180
FF 400	400	350	450	5	8	23	19	16	LS 225 MG	479	810	405	68	292	148	180
FF 500	500	450	550	5	8	23	19	18	LS 250 MZ	390	676	275	68	217	103	145
FF 500	500	450	550	5	8	23	19	18	LS 250 ME	479	810	405	68	292	148	180
FF 500	500	450	550	5	8	23	19	18	LS 250 MF	479	870	405	68	292	148	180
FF 500	500	450	550	5	8	23	19	18	LS 280 MC	479	810	405	68	292	148	180
FF 500	500	450	550	5	8	23	19	18	LS 280 MD	479	870	405	68	292	148	180
FF 500	500	450	550	5	8	23	19	18	LS 280 MK	586	921	465	99	292	148	180
FF 500	500	450	550	5	8	23	19	18	LS 280 MP	510	836	418	115	292	148	180
FF 500	500	450	550	5	8	23	19	18	LS 280 SC	479	810	405	68	292	148	180
FF 500	500	450	550	5	8	23	19	18	LS 280 SD	479	870	405	68	292	148	180
FF 500	500	450	550	5	8	23	19	18	LS 280 SK	586	921	465	99	292	148	180
FF 500	500	450	550	5	8	23	19	18	LS 280 SP	510	785	418	64	292	148	180
FF 600	600	550	660	6	8	23	24	22	LS 315 SP	586	947	465	125	292	148	180
FF 600	600	550	660	6	8	23	24	22	LS 315 MP	586	947	465	125	292	148	180
FF 600	600	550	660	6	8	23	24	22	LS 315 MR	586	1017	465	125	292	148	180

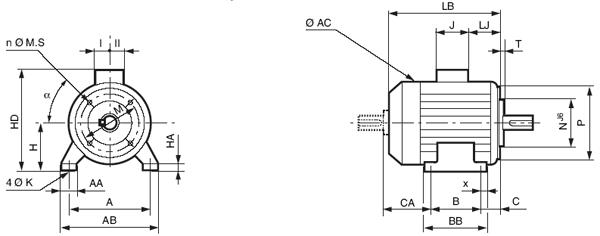

Монтажное исполение комбинированное с фланецем FT - IM B34 (IM2601)

ls3ph_b34

Монтажное исполение комбинированное с фланецем FT - IM B34 (IM2601)
Тип	А	АB	B	BB	C	х	АА	K	HА	H	АC	HD	LB	HJ	LJ	J	I	II	Sym.
LS 56 M	90	104	71	87	36	8	24	6	7	56	110	140	156	84	16	86	43	43	FT 65
LS 63 M	100	115	80	96	40	8	26	7	9	63	124	152	172	89	26	86	43	43	FT 75
LS 71 M	112	126	90	106	45	8	24	7	9	71	140	170	185	99	26	86	43	43	FT 85
LS 71 L	112	126	90	106	45	8	24	7	9	71	140	170	193	99	26	86	43	43	FT 85
LS 80 L	125	157	100	120	50	10	29	9	10	80	170	203	215	123	26	86	43	43	FT 100
LS 90 S	140	172	100	120	56	10	37	10	11	90	190	223	218	133	26	86	43	43	FT 115
LS 90 L	140	172	125	162	56	28	37	10	11	90	190	223	245	133	26	86	43	43	FT 115
LS 90 SL	140	172	125	162	56	28	37	10	11	90	190	223	245	133	26	86	43	43	FT 115
LS 90 LU	140	172	125	162	56	28	37	10	11	90	190	223	265	133	26	86	43	43	FT 115
LS 100 L	160	196	140	165	63	12	40	12	13	100	200	238	290	138	26	86	43	43	FT 130
LS 112 M	190	220	140	165	70	12	45	12	14	112	200	250	290	138	26	86	43	43	FT 130
LS 112 MG	190	220	140	165	70	12	52	12	14	112	235	260	315	148	36	86	43	43	FT 130
LS 112 MU	190	220	140	165	70	12	52	12	14	112	235	260	334	148	36	86	43	43	FT 130
LS 132 S	216	250	140	170	89	16	50	12	15	132	235	280	350	175	53	86	43	43	FT 215
LS 132 SM	216	250	178	208	89	16	59	12	18	132	280	307	387	175	25	110	57	73	FT 215
LS 132 M	216	250	178	208	89	16	59	12	18	132	280	307	387	148	25	110	57	73	FT 215
LS 132 MU	216	250	178	208	89	16	59	12	18	132	280	307	410	175	25	110	57	73	FT 215
LS 160 MP	254	294	210	294	108	20	64	15	25	160	280	368	468	235	44	134	92	63	FT 265
LS 160 LR	254	294	254	316	121	20	79	15	28	180	316	428	520	248	45	205	100	95	FT 265

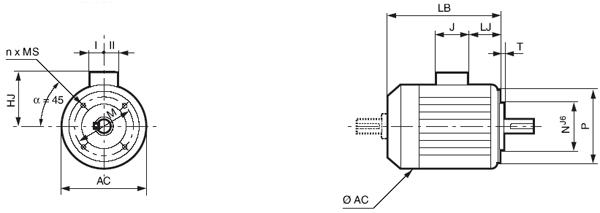

Монтажное исполение фланец FT - IM B14 (IM3601)

ls3ph_b14

Монтажное исполение фланец FT - IM B14 (IM3601)
Sym.	M	N	P	T	n	MS	Typе	АC	LB	HJ	LJ	J	I	II
FT 65	65	50	80	2,5	4	M5	LS 56 M	110	156	84	16	86	43	43
FT 75	75	60	90	2,5	4	M5	LS 63 M	124	172	89	26	86	43	43
FT 85	85	70	105	2,5	4	M6	LS 71 M	140	185	99	26	86	43	43
FT 85	85	70	105	2,5	4	M6	LS 71 L	140	193	99	26	86	43	43
FT 100	100	80	120	3	4	M6	LS 80 L	170	215	123	26	86	43	43
FT 115	115	95	140	3	4	M8	LS 90 S	190	218	133	26	86	43	43
FT 115	115	95	140	3	4	M8	LS 90 L	190	245	133	26	86	43	43
FT 115	115	95	140	3	4	M8	LS 90 SL	190	245	133	26	86	43	43
FT 115	115	95	140	3	4	M8	LS 90 LU	190	265	133	26	86	43	43
FT 130	130	110	160	3,5	4	M8	LS 100 L	200	290	138	26	86	43	43
FT 130	130	110	160	3,5	4	M8	LS 112 M	200	290	138	26	86	43	43
FT 130	130	110	160	3,5	4	M8	LS 112 MG	235	315	148	36	86	43	43
FT 130	130	110	160	3,5	4	M8	LS 112 MU	235	334	148	36	86	43	43
FT 215	215	180	250	4	4	M12	LS 132 S	235	350	148	53	86	43	43
FT 215	215	180	250	4	4	M12	LS 132 SM	280	387	175	25	110	57	73
FT 215	215	180	250	4	4	M12	LS 132 M	280	387	175	25	110	57	73
FT 215	215	180	250	4	4	M12	LS 132 MU	280	410	175	25	110	57	73
FT 265	265	230	300	4	4	M12	LS 160 MP	280	468	208	44	134	92	63
FT 265	265	230	300	4	4	M12	LS 160 LR	280	495	208	44	134	92	63
