Конические мотор-редукторы Leroy-Somer серии Ortobloc 3000
Ortobloc 3000 мотор-редукторы с коническими шестернями устанавливаемыe на лапы, фланец либо вал приводимого механизма для навесного исполнения с компенсацией момента через компенсатор.
Серия включает семь габаритов: 31, 32, 33, 34, 35, 36, 37.
Номинальный выходной момент: до 15000 Н.м. Номинальная мощность: от 0.25 до 55 кВт. Коэффициент передачи: 10 to 160.
Две либо три ступени.
Высокий К.П.Д.: 95%.
Реверсивные.
Низкий уровень шума при работе.
Компонент | Материалы | Комментарии |
Корпус | Чугун | - применение чугуна
ENGJL-200 (чешуйки графита: предел прочности на разрыв 200 МПа), однокомпонентный перлит для того чтобы гарантировать герметичность корпуса |
- цельнолитой корпус, с оребренной внутренней поверхностью для снижения вибраций, шумов и увеличения жесткости корпуса | ||
- на лапах S , SBT или с фланцами BS , BD ..., BR по промышленным стандартам | ||
Шестерни | Сталь Ni Cr Mo | - после нарезки червячной фрезой проходят термообработку и затем окончательную обработку. Точность и качество обработки дает максимальный момент при минимальном уровне шума |
Вал | Сталь | - обработка уплотнительных поверхностей |
- полый вал (габариты 32-35) со шпонкой по ISO R 774 или полый вал с зажимной муфтой SD | ||
- допуски на диаметр по NFE -22-051 и ISO R 775 | ||
- резьбовые отверствия на стандартном валу для фиксации DIN 332 версия D | ||
Уплотнения | Нитрил | - противопыльное манжетное уплотнение по DIN 3760 форма AS |
Фланец | Чугун | - усиленный большими ребрами, для сохрнения жесткости редуктора под большими нагрузками |
Смазка | Масло | - по ISO 6743/6 |
- поставляется с необходимым количеством в соответствии с монтажным исполнением. Редуктор оборудован отверствиями слива, контроля уровня и дыхательным клапаном | ||
Исполнение | AP : редуктор со стандартным входным валом | |
MI : интегрированное исполнение редуктора и электродвигателя | ||
MU - FF : универсальное исполнение со стандартным электродвигателем по IEC | ||
Стандартный электродвигатель | Стандартный LS : напряжение 220/380 V - 230/400 V - 240/415 V | |
- диффузор вентилятора из штампованой стали, по заказу устанавливается каплеотбойник для работы в вертикальном положении (вал вниз) | ||
- металлическая коробка выводов с кабельным вводом | ||
- стандартная степень защиты IP 55 | ||
Электродвигатель с тормозом | FCR : отказоустойчивый тормоз для асинхронных электродвигателей от 0,25 до 15 кВт, IP 55 | |
FCPL : отказоустойчивый тормоз для асинхронных электродвигателей от 18,5 до 55 кВт, IP 44 | ||
Окраска | Краска | RAL 6000 (зеленая) система I (1 слой полиуретан-винила 25-30 µм) |

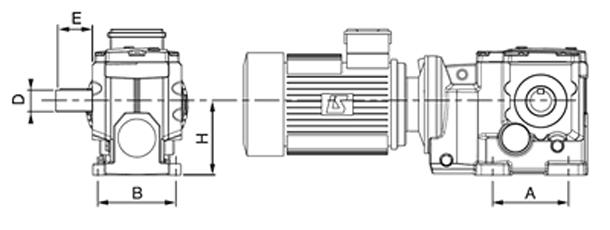

Габариты мотор-редукторов Ot
Габарит | Обозначения редукторов | Момент, Нм | Вал стандарт-ный D x E, мм | Полый вал O, мм | Присоединительные размеры , мм | ||
Со шпонкой | С > зажимной втулкой | H | A > x B | ||||
31 | Ot > 3132 | 250 | 25x50 | 30 | 30 | 80 | 100x100 |
32 | Ot > 3232, 3233 | 450 | 30x60 | 35 | 36 | 112 | 150x120 |
33 | Ot > 3333 | 820 | 40x80 | 40 | 42 | 140 | 150x140 |
34 | Ot > 3433 | 1570 | 50x100 | 50 | 52 | 180 | 190x165 |
35 | Ot > 3533 | 3150 | 60x120 | 60 | 62 | 212 | 230x180 |
36 | Ot > 3633 | 4000 | 70x140 | 70 | 75 | 225 | 355x240 |
37 | Ot > 3733 | 8000 | 90x170 | 90 | 95 | 250 | 420x270 |
38 | Ot > 3833 | 15000 | 100x210 | 95 | 98 | 315 | 510x350 |
Монтажное исполнение редукторов Ot S, SBT, BS, BD, BR
1 – Монтажное исполнение
2 – Монтажное исполнение
На лапах | На лапах с малым фланцем | Cо стандартным IEC фланцем | Усиленный фланец |
3 – Выходной вал
Стандартный вал со шпонкой слева | Стандартный вал со шпонкой справа | Стандартный вал слева и справа | Полый вал со шпонкой |
4 – Опции
Полый вал с зажимным диском справа | Полый вал с зажимным диском слева | Компенсатор момента |
5 – Положение
5.1. – Монтажные исполнения S, SBT, NS, RK
5.2. – Монтажные исполнения BS, BD, BR
