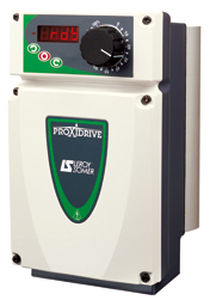

Преобразователь частоты Proxidrive PX

ProxiDrive
Leroy-Somer
Proxidrive PX – векторный частотный преобразователь производства Leroy-Somer, выполнен в водонепроницаемом ударостойком корпусе. Предназначен для работы в неблагоприятных климатических условиях и агрессивных средах.

0,37 – 7,5 кВт, IP66, -40...+40°С

Преобразователи частоты серии PROXIDRIVE PX - электронные устройства на IGBT-транзисторах с явным звеном постоянного тока. Предназначены для регулирования частоты вращения асинхронных электродвигателей с короткозамкнутым ротором.

  • мощность электродвигателей 0,37 – 7,5 кВт;
  • напряжение питания 3-х фазное 220 или 380В;
  • встроенный ПИД-регулятор;
  • встроенный EMI -фильтр (до 4 кВт);
  • встроенный PLC (ПЛК);
  • векторное управление с обратной связью (ОС) и без;
  • постоянный момент на валу электродвигателя от 0,7 Гц без ОС.

Частотные преобразователи PROXIDRIVE имеют степень защиты IP 65 (IP 66 по заказу), рабочую температуру -10...+40°С (-40...+40°С в исполнении PXU) и степень ударостойкости IK 08, что позволяет размещать их непосредственно на технологическом оборудовании без защитных шкафов и сеток.

Конструкция уплотнений преобразователя частоты PROXIDRIVE обеспечивает возможность мойки преобразователей жидкостями под давлением, что характерно для пищевой промышленности.

Корпус преобразователя частоты и уплотнения изготовлены из материалов, устойчивых к воздействию большинства агрессивных паров и жидкостей.

Конструкция корпуса обеспечивает полное стекание жидкостей с корпуса и, соответственно, невозможность развития микроорганизмов на корпусе устройства.

Встроенный Программируемый Логический Контроллер PLC обеспечивает возможность организации на базе преобразователя частоты PROXIDRIVE контроллера управления точкой автоматизации.

Конструкция дополнительного оборудования так же обеспечивает степень защиты IP 66:

  • тормозные резисторы;
  • модуль сопряжения с энкодером PX - Encoder;
  • модули связи Modbus RTU, PROFIBUS, DeviceNet, CanOpen , InterBus и др.
  • модуль управления контактором тормоза PX - Brake;
  • модуль расширения до 20 входов/выходов PX - OI.

Для преобразователей частоты PROXIDRIVE реализовано программное обеспечение PROXISOFT для параметрирования преобразователя частоты с персонального компьютера. Также имеется выносной пульт управления для расширенного параметрирования.

Дополнительный модуль PX - Secure обеспечивает возможность надежного отключения

Электрические характеристики при 40°С:

I ном – максимальный номинальный ток электродвигателя.
P э/д – мощность электродвигателя (условно для 4-х полюсного электродвигателя).

ProxidriveМощность, кВт Номинальный ток (4,5 кГц), А
Габарит Индекс
3-х фазное 200В – 10% … 240В + 10%
11TL0,372,5
1,2TL0,553,2
1,5TL0,754,5
22   TL1,16
2,5TL1,58
3,5TL2,210
34,5TL313,5
5,5TL416,5
ProxidriveМощность, кВт Номинальный ток (4,5 кГц), А
Габарит Индекс
3-х фазное 380В - 10% … 460В + 10%
11,5T0,752,5
2T1,13,2
2,5T1,54,5
23,5T2,26
4,5T38
5,5T410
38T5,513,5
11T7,516,5
