Синхронные генераторы LSA 46.2 Leroy Somer
Перечень запасных частей и сборочная диаграмма для синхронных генераторов серии LSA 46.2
Специально адаптированы для различных применений Синхронные генераторы LSA 46.2 разработаны для всех основных применений в генерации электроэнергии: резервное электропитание, производство электроэнергии, когенерация, морское применение, жилые зоны, телекоммуникации, и т.п.
Великолепные электрические характеристики
- Изоляция класса H
- Стандартная 12-проводная переключаемая обмотка с шагом 2/3, тип № 6.
- Диапазон напряжений: 220 В - 240 В и 380 В - 415 В (440 В) - 50 Гц / 208 В - 240 В и 380 В - 480 В - 60 Гц.
- Высокий К.П.Д. и способность запуска асинхронных электродвигателей.
Другие напряжения возможны с опциональными обмотками:
- 50 Гц: 440 В (№ 7), 500 В (№ 9), 600 В (№ 22 или 23), 690 В (№ 10 или 52)
- 60 Гц: 380 В и 416 В (№ 8), 600 В (№ 9).
- Полный коэффициент гармоник < 2%.
- R 791 подавление радиопомех по стандарту EN 55011 группа 1 класс B стандарт для Европейской зоны (маркировка CE ).
Система регулирования и возбуждения
|
Система возбуждения
|
Опции регулирования
| |||||||
|
Автоматический регулятор напряжения
|
SHUNT
|
AREP
|
PMG
|
C.T. трансфор-матор тока для парал-лельной работы
|
R726 для парал-лельной работы с сетью
|
R731 измерение напряжения по 3-м фазам
|
R734 измерение напря-жения по 3-м фазам для парал-лельной работы с несбалан-сированной сетью
|
P дистан-ционный потен-циометр регулировки напяжения
|
| R250 |
стд
|
-
|
-
|
-
|
-
|
-
|
-
|
√
|
| R448 |
опция
|
стд
|
стд
|
√
|
√
|
√
|
√
|
√
|
| DESC 100 |
-
|
опция
|
опция
|
√
|
включен
|
включен
|
NA
|
√
|
Точность поддержания напряжения +/- 0.5%
- √ : возможна установка
- NA : невозможна.

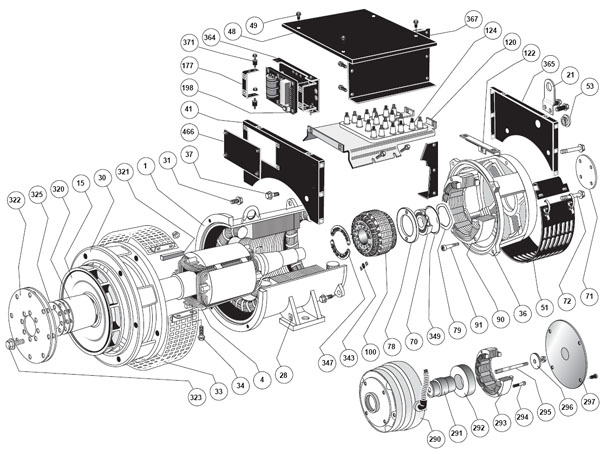

LSA 46.2 4-х полюсные - одноопорное исполнение
|
№
|
Кол-во
|
Наименование
|
|
1
|
1
|
Сборка статора
|
|
4
|
1
|
Сборка ротора
|
|
15
|
1
|
Вентилятор
|
|
16
|
6
|
Фиксирующий винт (только для LSA 44.2)
|
|
21
|
1
|
Рым-болт
|
|
28
|
1
|
Клемма заземления
|
|
30
|
1
|
Стыковочный фланец приводного конца
|
|
31
|
6 или 4
|
Фиксирующий винт
|
|
33
|
1
|
Защитная решетка
|
|
34
|
2
|
Фиксирующий винт
|
|
36
|
1
|
Задний подшипниковый щит
|
|
37
|
4
|
Фиксирующий винт
|
|
41
|
1
|
Передняя стенка коробки выводов
|
|
48
|
1
|
Крышка коробки выводов
|
|
49
|
-
|
Винты коробки выводов
|
|
51
|
1
|
Решетка забора воздуха
|
|
53
|
1
|
Пробка
|
|
70
|
1
|
Пошипник неприводного конца
|
|
71
|
1
|
Задняя крышка подшипника
|
|
72
|
2
|
Винт задней крышки подшипника
|
|
78
|
1
|
Внутренняя крышка заднего подшипника
|
|
79
|
1
|
Подпружиненая шайба
|
|
90
|
1
|
Статор возбудителя
|
|
91
|
4
|
Фиксирующий статор возбудителя винт
|
|
100
|
1
|
Якорь возбудителя
|
|
120
|
1
|
Панель клеммного блока
|
|
122
|
1
|
Кронштейнт панели клеммного блока
|
|
124
|
1
|
Клеммный блок
|
|
177
|
2
|
Скоба опоры регулятора
|
|
198
|
1
|
Автоматический регулятор напряжения
|
|
207
|
1
|
Амортизатор регулятора напряжения (SHUNT)
|
|
217
|
1
|
Клеммный блок
|
|
290
|
1
|
Корпус генератора PMG
|
|
291
|
1
|
Регулируемый вал
|
|
292
|
1
|
Ротрор с постоянными магнитами
|
|
293
|
1
|
Статор генератора PMG
|
|
294
|
2
|
Фиксирующий винт
|
|
295
|
1
|
Монтажная шпилька
|
|
296
|
1
|
Опорная гайка и шайба
|
|
297
|
1
|
Крышка генератора PMG
|
|
320
|
1
|
Ступица
|
|
321
|
1
|
Шпонка
|
|
322
|
3
|
Стыковочный диск
|
|
323
|
6
|
Болты
|
|
325
|
-
|
Регулировочный диск
|
|
343
|
1
|
Блок диодного моста
|
|
347
|
1
|
Варистор +С.I. (подавитель помех)
|
|
349
|
1
|
Соединительное кольцо
|
|
364
|
1
|
Панель регулятора напряжения
|
|
365
|
1
|
Задняя панель коробки выводов
|
|
367
|
2
|
Боковая панель
|
|
371
|
4
|
Амортизатора
|
|
416
|
1
|
Фильтр
|
|
417
|
1
|
Основание фильтра
|
|
466
|
2
|
Люк доступа к регулятору
|

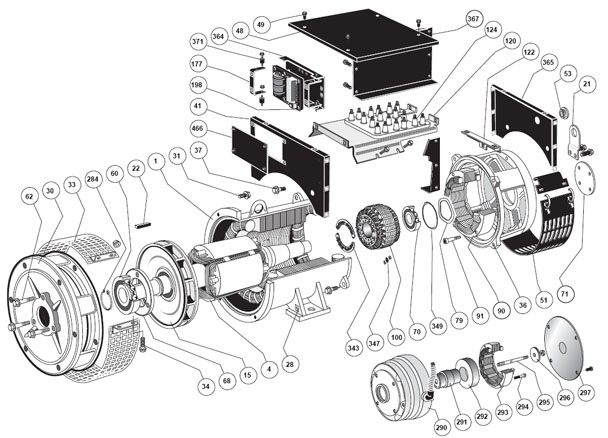

LSA 46.2 4-х полюсные - двухопорное исполнение
|
№
|
Кол-во
|
Наименование
|
|
1
|
1
|
Сборка статора
|
|
4
|
1
|
Сборка ротора
|
|
15
|
1
|
Вентилятор
|
|
21
|
1
|
Рым-болт
|
|
28
|
1
|
Клемма заземления
|
|
30
|
1
|
Стыковочный фланец приводного конца
|
|
31
|
6 или 4
|
Фиксирующий винт
|
|
33
|
1
|
Защитная решетка
|
|
34
|
2
|
Фиксирующий винт
|
|
36
|
1
|
Задний подшипниковый щит
|
|
37
|
4
|
Фиксирующий винт
|
|
41
|
1
|
Передняя стенка коробки выводов
|
|
48
|
1
|
Крышка коробки выводов
|
|
49
|
-
|
Винты коробки выводов
|
|
51
|
1
|
Решетка забора воздуха
|
|
53
|
1
|
Пробка
|
|
70
|
1
|
Пошипник неприводного конца
|
|
71
|
1
|
Задняя крышка подшипника
|
|
72
|
2
|
Винт задней крышки подшипника
|
|
78
|
1
|
Внутренняя крышка заднего подшипника
|
|
79
|
1
|
Подпружиненая шайба
|
|
90
|
1
|
Статор возбудителя
|
|
91
|
4
|
Фиксирующий статор возбудителя винт
|
|
100
|
1
|
Якорь возбудителя
|
|
120
|
1
|
Панель клеммного блока
|
|
122
|
1
|
Кронштейнт панели клеммного блока
|
|
124
|
1
|
Клеммный блок
|
|
177
|
2
|
Скоба опоры регулятора
|
|
198
|
1
|
Автоматический регулятор напряжения
|
|
207
|
1
|
Амортизатор регулятора напряжения (SHUNT)
|
|
217
|
1
|
Клеммный блок
|
|
290
|
1
|
Корпус генератора PMG
|
|
291
|
1
|
Регулируемый вал
|
|
292
|
1
|
Ротрор с постоянными магнитами
|
|
293
|
1
|
Статор генератора PMG
|
|
294
|
2
|
Фиксирующий винт
|
|
295
|
1
|
Монтажная шпилька
|
|
296
|
1
|
Опорная гайка и шайба
|
|
297
|
1
|
Крышка генератора PMG
|
|
320
|
1
|
Ступица
|
|
321
|
1
|
Шпонка
|
|
322
|
3
|
Стыковочный диск
|
|
323
|
6
|
Болты
|
|
325
|
-
|
Регулировочный диск
|
|
343
|
1
|
Блок диодного моста
|
|
347
|
1
|
Варистор +С.I. (подавитель помех)
|
|
349
|
1
|
Соединительное кольцо
|
|
364
|
1
|
Панель регулятора напряжения
|
|
365
|
1
|
Задняя панель коробки выводов
|
|
367
|
2
|
Боковая панель
|
|
371
|
4
|
Амортизатора
|
|
416
|
1
|
Фильтр
|
|
417
|
1
|
Основание фильтра
|
|
466
|
2
|
Люк доступа к регулятору
|
