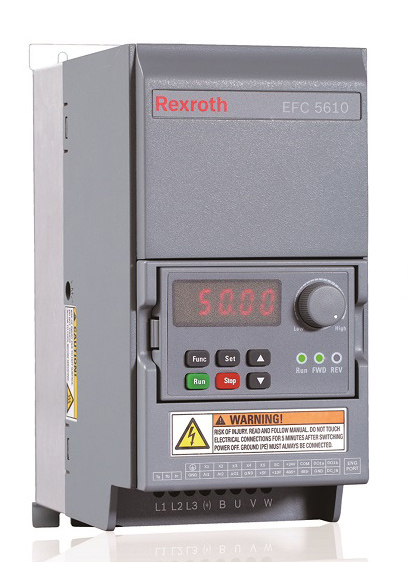

Преобразователь частоты Bosch Rexroth EFC 5610
1~ 220 В - от 0,4 до 2,2 кВт
3~ 400 В - от 0,4 до 22 кВт
Особенности преобразователя частоты Bosch Rexroth EFC 5610
Векторное управление синхронными электродвигателями на постоянных магнитах и асинхронными электродвигателями без энкодера.
По сравнению с VFC 5610 возможности интеграции в промышленные сети расширены опциональным модулем Multi-Ethernet, обеспечивающим связь по протоколам Ethernet IP, Profinet, EtherCAT, Modbus ТСР и SERCOS III.
Температура окружающей среды для работы без снижения мощности увеличена до 45°С.
Вентилятор охлаждения EFC 5610 имеет адаптивный режим управления в зависимости от температуры.
Встроенный отключаемый сетевой фильтр категории C3 в соответствии со стандартом МЭК/EN 61800-3.
Технические характеристики Bosch Rexroth EFC 5610
- мощность электродвигателей 0,37 – 22 кВт
- входное напряжение 1-фазное 200…240 V (-10%/+10%) или 3-х фазное 380…480 V (-15%/+10%)
- выходное напряжение 3-х фазное
- встроенный ПИД- регулятор
- встроенный PLC (ПЛК)
- векторное управление в открытом контуре - глубина регулирования 1:200
- скалярное управление U/F - глубина регулирования 1:50
- выходная частота 0-400 Гц
- диапазон несущей частоты ШИМ - 1-15 кГц
- КПД >95%
Перегрузочная способность Bosch Rexroth EFC 5610
- В интенсивном режиме - 150% от номинального тока в течение 60 сек., 200% в течение 1 сек.
- В нормальном режиме - 120% от номинального тока в течение 60 сек.
Режимы управления
Векторный (без датчика обратной связи):
- пусковой момент: 200 % от номинального крутящего момента при 0,5 Гц
- режим регулирования крутящего момента
- задание направления момента
- диапазон регулировки скорости 1:200
Скалярный:
- пусковой момент 150 % от номинального крутящего момента при 3 Гц, 100 % от номинального крутящего момента при 1,5 Гц
- кривая U/f, Линейный режим, режим квадратичной зависимости, пользовательский режим многоточечной кривой
- диапазон регулировки скорости 1:50
- Рампы ускорения/замедления: Линейный, S-образная кривая, 8 установок времени ускорения/торможения: 0,1...6000,0 с
- Торможение постоянным током: Начальная частота торможения: 0...50 Гц, Время торможения: 0...20 с, Ток остановки: 0.0...150.0 %
- Торможение с перевозбуждением для сокращения времени останова до 50 %
- Функция толчкового режима: Диапазон частоты толчкового режима: от 0 Гц до 400 Гц, Время ускорения / торможения в толчковом режиме: 0,1…6000,0 с
- Многоскоростное регулирование: 16 этапов через управление по цифровым входам
- Автоматическая подстройка несущей частоты
- Первый и второй источник настройки частоты
- Компенсация скольжения
ПИД регулирование
- Управление в режиме простого ПЛК: 16 этапов с управлением по типу пауза/останов
- ПИД- регулирование с функцией режима ожидания/активации
Входы/выходы
- 5 цифровых входов поддерживают подключение PNP и NPN, X5 поддерживает импульсный вход 50 кГц
- 2 аналоговых входа: 0/2…10 В или 0/4…20 мА
- 1 цифровой выход с открытым коллектором, поддерживает импульсный выход на 32 кГц и подключение проводки для понижения и повышения напряжения
- 1 релейный выход
- Аналоговый выход, 0/2...10 В или 0/4...20 мА, для вывода рабочей частоты, выходной частоты, выходного тока, выходной мощности, выходного напряжения, аналогового входного напряжения и аналогового входного тока
Основные функции Bosch Rexroth EFC 5610
- функция повышения крутящего момента
- каскадное управление насосами
- защита насоса от сухого хода
- автоматическая стабилизация напряжения
- повторный запуск после падения напряжения
- 2/3-проводное управление
- параметры быстрого запуска
- репликация параметров
- ограничение выходного тока
- восстановление после сбоя питания
- встроенный тормозной прерыватель (до 18,5 кВт)
- тепловая защита двигателя без датчика температуры
- тепловая защита двигателя с помощью датчика температуры
- демпфирование колебаний малой нагрузки
- стабилизация напряжения при повышенной нагрузке
Функции коммуникации частотного преобразователя Bosch Rexroth EFC 5610
- встроенный протокол Modbus, опционально: PROFIBUS DP, CANopen, Multi-Ethernet (Ethernet IP, Profinet, EtherCAT, Modbus ТСР и SERCOS III)
- интерфейс связи RS485
- подключение к ПК стандартным кабелем mini-USB, возможность удаленной настройки, пуска и управления с помощью бесплатного программного обеспечения.
Климатическое исполнение
- Номинальная температура окружающей среды от -10°C до +55°C (свыше 45°C снижение мощности на 1% в 1°C)
- Степень защиты IP 20
- Тип охлаждения - Естественное охлаждение (≤ 0,75 кВт), Принудительное воздушное охлаждение (≥ 1,5 кВт)
Опции
- тормозные резисторы
- модуль расширения входов/выходов
- фильтры ЕМС
- дроссели
- тормозные прерыватели (свыше 22 кВт, до 22 кВт включительно - встроенный)
- модули связи PROFIBUS, CanOpen, Multi-Ethernet (Ethernet IP, Profinet, EtherCAT, Modbus ТСР и SERCOS III)
Модель Bosch Rexroth EFC 5610 | Тяжелый режим работы | Нормальный режим работы | Габарит | Размеры (ШхВхГ), мм | Масса, кг | ||
Номинал. ток, А | Мощность, кВт | Номинал. ток, А | Мощность, кВт | ||||
1 фаза 200…240V (-10%/+10%) | |||||||
EFC5610-0K40-1P2-MDA-7P | 2.4 | 0.4 | Используются параметры для тяжелого режима работы | B | 95*166*167 | 1.5 | |
EFC5610-0K75-1P2-MDA-7P | 4.1 | 0.75 | |||||
EFC5610-1K50-1P2-MDA-7P | 7.3 | 1.5 | C | 95*206*170 | 1.9 | ||
EFC5610-2K20-1P2-MDA-7P | 10.1 | 2.2 | D | 120*231*175 | 2.6 | ||
Модель Bosch Rexroth EFC 5610 | Тяжелый режим работы | Нормальный режим работы | Габарит | Размеры (ШхВхГ), мм | Масса, кг | ||
Номинал. ток, А | Мощность, кВт | Номинал. ток, А | Мощность, кВт | ||||
3 фазы 380…480V (-15%/+10%) | |||||||
EFC5610-0K40-3P4-MDA-7P | 1.3 | 0.4 | Используются параметры для тяжелого режима работы | B | 95*166*167 | 1.5 | |
EFC5610-0K75-3P4-MDA-7P | 2.3 | 0.75 | |||||
EFC5610-1K50-3P4-MDA-7P | 4.0 | 1.5 | C | 95*206*170 | 1.9 | ||
EFC5610-2K20-3P4-MDA-7P | 5.6 | 2.2 | |||||
EFC5610-3K00-3P4-MDA-7P | 7.4 | 3.0 | D | 120*231*175 | 2.6 | ||
EFC5610-4K00-3P4-MDA-7P | 9.7 | 4.0 | |||||
EFC5610-5K50-3P4-MDA-7P | 12.7 | 5.5 | 16.8 | 7.5 | E | 130*243*233 | 3.9 |
EFC5610-7K50-3P4-MDA-7P | 16.8 | 7.5 | 24.3 | 11 | 4.3 | ||
EFC5610-11K0-3P4-MDA-7P | 24.3 | 11 | 32.4 | 15 | F | 150*283*233 | 5.7 |
EFC5610-15K0-3P4-MDA-7P | 32.4 | 15 | 39.2 | 18.5 | 6.4 | ||
EFC5610-18K5-3P4-MDA-7P | 39.2 | 18.5 | 45.0 | 22 | G | 165*313*241 | 8.0 |
EFC5610-22K0-3P4-MDA-7P | 45.0 | 22 | 60.8 | 30 | 8.8 |
Руководство по эксплуатации EFC 3610 / EFC 5610 (3 издание, Рус) 8,5 МБ
