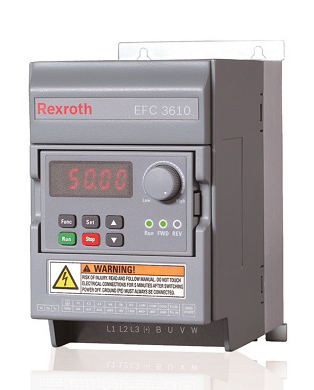

Преобразователь частоты Bosch Rexroth EFC 3610

Преобразователь частоты Bosch Rexroth EFC 3610
Bosch Rexroth
EFC 3610 - скалярный частотный преобразователь для регулирования скорости асинхронных электродвигателей Имеет расширенный набор промышленных протоколов связи.

1~ 220 В - от 0,4 до 2,2 кВт
3~ 400 В - от 0,4 до 22 кВт

Особенности преобразователя частоты Bosch Rexroth EFC 3610

По сравнению с VFC 3610 возможности интеграции в промышленные сети расширены опциональным модулем Multi-Ethernet, обеспечивающим связь по протоколам Ethernet IP, Profinet, EtherCAT, Modbus ТСР и SERCOS III.

Температура окружающей среды для работы без снижения мощности увеличена до 45°С.

Вентилятор охлаждения EFC 3610 имеет адаптивный режим управления в зависимости от температуры.

Встроенный отключаемый сетевой фильтр категории C3 в соответствии со стандартом МЭК/EN 61800-3.

Технические характеристики Bosch Rexroth EFC 3610

  • мощность электродвигателей 0,37 – 22 кВт
  • входное напряжение 1-фазное 200…240 V (-10%/+10%) или 3-х фазное 380…480 V (-15%/+10%)
  • выходное напряжение 3-х фазное
  • встроенный ПИД- регулятор
  • встроенный PLC (ПЛК)
  • скалярное управление U/F, с компенсацией скольжения
  • выходная частота 0-400 Гц
  • диапазон несущей частоты ШИМ - 1-15 кГц
  • КПД >95%

Перегрузочная способность Bosch Rexroth EFC 3610

  • В интенсивном режиме - 150% от номинального тока в течение 60 сек.
  • В нормальном режиме - 120% от номинального тока в течение 60 сек.

Режимы управления

  • Скалярный: Кривая U/f, Линейный режим, режим квадратичной зависимости, пользовательский режим многоточечной кривой
  • Пусковой момент 150 % от номинального крутящего момента при 3 Гц, 100 % от номинального крутящего момента при 1,5 Гц
  • Рампы ускорения/замедления: Линейный, S-образная кривая, 8 установок времени ускорения/торможения: 0,1...6000,0 с
  • Торможение постоянным током: Начальная частота торможения: 0...50 Гц, Время торможения: 0...20 с, Ток остановки: 0.0...150.0 %
  • Функция толчкового режима: Диапазон частоты толчкового режима: от 0 Гц до 400 Гц, Время ускорения / торможения в толчковом режиме: 0,1…6000,0 с
  • Многоскоростное регулирование: 16 этапов через управление по цифровым входам
  • Автоматическая подстройка несущей частоты
  • Первый и второй источник настройки частоты
  • Компенсация скольжения

ПИД регулирование

  • Управление в режиме простого ПЛК: 16 этапов с управлением по типу пауза/останов
  • ПИД- регулирование с функцией режима ожидания/активации

Входы/выходы

  • 5 цифровых входов поддерживают подключение PNP и NPN, X5 поддерживает импульсный вход 50 кГц
  • 2 аналоговых входа: 0/2…10 В или 0/4…20 мА
  • 1 цифровой выход с открытым коллектором, поддерживает импульсный выход на 32 кГц и подключение проводки для понижения и повышения напряжения
  • 1 релейный выход
  • Аналоговый выход, 0/2...10 В или 0/4...20 мА, для вывода рабочей частоты, выходной частоты, выходного тока, выходной мощности, выходного напряжения, аналогового входного напряжения и аналогового входного тока

Основные функции Bosch Rexroth EFC 3610

  • функция повышения крутящего момента
  • каскадное управление насосами
  • защита насоса от сухого хода
  • автоматическая стабилизация напряжения
  • повторный запуск после падения напряжения
  • 2/3-проводное управление
  • параметры быстрого запуска
  • репликация параметров
  • ограничение выходного тока
  • восстановление после сбоя питания
  • встроенный тормозной прерыватель (до 18,5 кВт)
  • тепловая защита двигателя без датчика температуры
  • тепловая защита двигателя с помощью датчика температуры
  • демпфирование колебаний малой нагрузки
  • стабилизация напряжения при повышенной нагрузке

Функции коммуникации частотного преобразователя Bosch Rexroth EFC 3610

  • встроенный протокол Modbus, опционально: PROFIBUS DP, CANopen, Multi-Ethernet (Ethernet IP, Profinet, EtherCAT, Modbus ТСР и SERCOS III)
  • интерфейс связи RS485
  • подключение к ПК стандартным кабелем mini-USB, возможность удаленной настройки, пуска и управления с помощью бесплатного программного обеспечения.

Климатическое исполнение

  • Номинальная температура окружающей среды от -10°C до +55°C (свыше 45°C снижение мощности на 1% в 1°C)
  • Степень защиты IP 20
  • Тип охлаждения - Естественное охлаждение (≤ 0,75 кВт), Принудительное воздушное охлаждение (≥ 1,5 кВт)

Опции

  • тормозные резисторы
  • модуль расширения входов/выходов
  • фильтры ЕМС
  • дроссели
  • тормозные прерыватели (свыше 22 кВт, до 22 кВт включительно - встроенный)
  • модули связи PROFIBUS, CanOpen, Multi-Ethernet (Ethernet IP, Profinet, EtherCAT, Modbus ТСР и SERCOS III)

Модель Bosch Rexroth EFC 3610Тяжелый режим работыНормальный режим работыГабаритРазмеры (ШхВхГ), ммМасса, кг
Номинал. ток, АМощность, кВтНоминал. ток, АМощность, кВт
1 фаза 200…240V (-10%/+10%)
EFC3610-0K40-1P2-MDA-7P2.40.4Используются параметры для тяжелого режима работыB95*166*1671.5
EFC3610-0K75-1P2-MDA-7P4.10.75
EFC3610-1K50-1P2-MDA-7P7.31.5C95*206*1701.8
EFC3610-2K20-1P2-MDA-7P10.12.2D120*231*1752.6
Модель Bosch Rexroth EFC 3610Тяжелый режим работыНормальный режим работыГабаритРазмеры (ШхВхГ), ммМасса, кг
Номинал. ток, АМощность, кВтНоминал. ток, АМощность, кВт
3 фазы 380…480V (-15%/+10%)
EFC3610-0K40-3P4-MDA-7P1.30.4Используются параметры для тяжелого режима работыB95*166*1671.5
EFC3610-0K75-3P4-MDA-7P2.30.75
EFC3610-1K50-3P4-MDA-7P4.01.5C95*206*1701.8
EFC3610-2K20-3P4-MDA-7P5.62.2
EFC3610-3K00-3P4-MDA-7P7.43.0D120*231*1752.6
EFC3610-4K00-3P4-MDA-7P9.74.0
EFC3610-5K50-3P4-MDA-7P12.75.516.87.5E130*243*2333.6
EFC3610-7K50-3P4-MDA-7P16.87.524.3113.9
EFC3610-11K0-3P4-MDA-7P24.31132.415F150*283*2335.0
EFC3610-15K0-3P4-MDA-7P32.41539.218.55.7
EFC3610-18K5-3P4-MDA-7P39.218.545.022G165*313*2417.3
EFC3610-22K0-3P4-MDA-7P45.02260.8308.0
